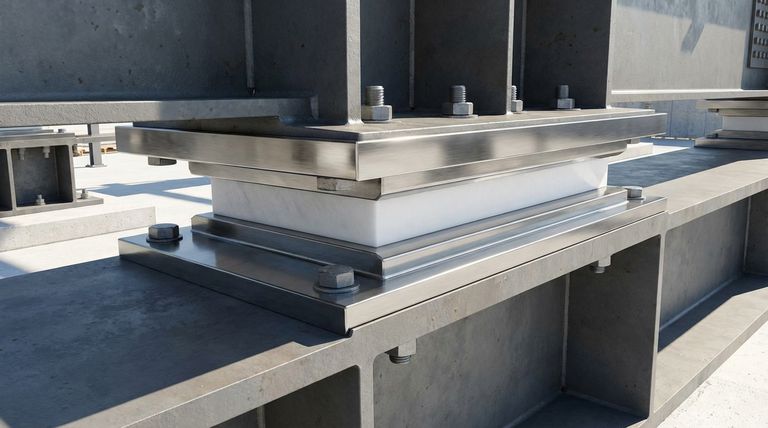

لتصميم محمل انزلاق من PTFE، يجب عليك أولاً تحديد متطلبات الحمل والحركة ودرجة الحرارة لتطبيقك. يوجه هذا التحليل بشكل مباشر اختيار درجة مادة المحمل، والأبعاد المادية، وطريقة التركيب، والمواصفات الحاسمة لسطحه المقابل.
المبدأ الأساسي لتصميم محمل انزلاق من PTFE لا يتعلق فقط بحساب الحجم، بل بإنشاء نظام متكامل. يعتمد النجاح على مطابقة مادة PTFE وتكوينها وسطحها المقابل بشكل صحيح مع متطلبات الحمل ودرجة الحرارة والبيئة المحددة للتطبيق.
الخطوة 1: تحديد سياق التشغيل
قبل اختيار أي مكونات، يجب عليك وضع المعلمات الأساسية التي سيعمل المحمل بموجبها. هذه هي المرحلة الأكثر أهمية، حيث تعتمد جميع القرارات اللاحقة على دقة هذه البيانات.
حساب الأحمال بدقة
تبدأ عملية التصميم بحساب دقيق للحد الأقصى للحمل الذي سيتحمله المحمل. ويشمل ذلك الأحمال الساكنة (وزن الهيكل نفسه) والأحمال الحية (القوى المتغيرة).
تتفوق محامل PTFE في ظل ظروف الضغط العالي والسرعة المنخفضة. تكون خصائصها المنخفضة للاحتكاك أكثر فعالية عند التعامل مع الحركات البطيئة، مثل التمدد الحراري، وليس الحركة الدورانية عالية السرعة.
تقييم درجة حرارة التشغيل
تؤثر درجة الحرارة بشكل مباشر وهام على اختيار المادة. يجب عليك تحديد النطاق الكامل لدرجات الحرارة التي سيتعرض لها المحمل خلال فترة خدمته.
سيحدد هذا التقييم ما إذا كان PTFE المُلصق القياسي كافيًا أم أن هناك حاجة إلى تصميم غائر أكثر قوة أو تصميم بمادة بديلة.
تخطيط الحركة المتوقعة
حدد كمية الحركة المتوقعة في جميع الاتجاهات. بالنسبة للتطبيقات الهيكلية، غالبًا ما يكون هذا هو التمدد والانكماش الحراري، ولكنه قد يشمل أيضًا الحركة من مصادر أخرى.
يؤثر إجمالي مسافة السفر المتوقعة على الأبعاد المطلوبة لأسطح الانزلاق لضمان بقاء المكونات على اتصال طوال نطاق حركتها الكامل.
الخطوة 2: اختيار تكوين المحمل
بعد تحديد سياق التشغيل، يمكنك تحديد المكونات المادية لمجموعة المحمل.
اختيار درجة PTFE
يعد الاختيار بين PTFE البكر ودرجة PTFE المملوءة أمرًا بالغ الأهمية. يوفر PTFE البكر أقل معامل احتكاك.
توفر درجات PTFE المملوءة (المقواة بالزجاج أو الكربون أو مواد أخرى) قوة ميكانيكية فائقة ومقاومة للتآكل. وهذا يجعلها أكثر ملاءمة للتطبيقات ذات الأحمال الأعلى أو حيثما يكون المتانة هو الشاغل الأساسي.
تحديد السطح المقابل
هذه قاعدة تصميم غير قابلة للتفاوض. يجب أن تتكون مجموعة المحمل من وسادة PTFE تنزلق على سطح صلب ومختلف.
للحصول على الأداء الأمثل، يجب أن تكون وسادة PTFE على العضو السفلي من المجموعة. يجب أن يكون العضو العلوي لوحًا من الفولاذ المقاوم للصدأ المصقول لضمان واجهة احتكاك منخفضة.
تحديد الأبعاد والموضع
باستخدام حسابات الحمل الخاصة بك، حدد مساحة المحمل المطلوبة للحفاظ على الضغط السطحي ضمن حدود المادة. سيحدد هذا الحساب طول وعرض وسادة PTFE.
بعد ذلك، حدد عدد وموضع المحامل لتوزيع الحمل بالتساوي عبر نقاط دعم الهيكل.
فهم المفاضلات والقيود
يعترف التصميم الفعال بالقيود المتأصلة في المادة ويحمي من أنماط الفشل الشائعة.
الحساسية لدرجة الحرارة
محامل PTFE القياسية، وهي عادةً وسادة بسمك 3 مم مُلصقة بلوح دعم فولاذي، تكون مناسبة بشكل عام لدرجات حرارة الخدمة التي تصل إلى 130 درجة مئوية (266 درجة فهرنهايت).
لدرجات حرارة أعلى تصل إلى 200 درجة مئوية (392 درجة فهرنهايت)، يلزم تصميم غائر. هنا، يتم وضع وسادة PTFE أكثر سمكًا بحجم 5 مم في جيب في اللوح الخلفي، مما يحمي الحواف ويمنع الزحف. بالنسبة للحرارة الشديدة، تعتبر المحامل القائمة على الجرافيت بديلاً.
الضعف أمام الحطام
على الرغم من أن محامل PTFE خالية من الصيانة أساسًا، إلا أن أدائها يعتمد على واجهة انزلاق نظيفة. يجب أن يحمي التصميم المحمل من الأوساخ والرمل وحطام البناء الآخر.
قد يؤدي الفشل في الحفاظ على نظافة الواجهة إلى خدش الأسطح، وزيادة كبيرة في معامل الاحتكاك، وفشل مبكر.
التركيب والمناولة
اللوح العلوي المصنوع من الفولاذ المقاوم للصدأ المصقول ضروري للأداء ويمكن أن يتضرر بسهولة أثناء النقل أو التركيب. يجب أن تتضمن مواصفات التصميم متطلبات لأغطية واقية لا تتم إزالتها إلا قبل الإعداد النهائي للهيكل.
الانتهاء من مواصفات التصميم الخاصة بك
استخدم هذه الإرشادات لترجمة متطلبات التشغيل الخاصة بك إلى مواصفات محمل واضحة وفعالة.
- إذا كان تركيزك الأساسي هو تطبيق مبنى أو جسر قياسي: فإن وسادة PTFE مُلصقة قياسية تنزلق على الفولاذ المقاوم للصدأ المصقول هو الحل الأكثر شيوعًا والأكثر فعالية من حيث التكلفة.
- إذا كان تركيزك الأساسي هو بيئة ذات درجة حرارة عالية مثل الأنابيب الصناعية: فيجب عليك تحديد تصميم PTFE غائر أو محمل قائم على الجرافيت لدرجات حرارة تتجاوز 200 درجة مئوية.
- إذا كان تركيزك الأساسي هو المتانة تحت أحمال ضغط عالية جدًا: فإن درجة PTFE المملوءة أو المقواة ستوفر مقاومة التآكل والقوة الميكانيكية اللازمة.
من خلال معالجة هذه المبادئ الأساسية بشكل منهجي، يمكنك تصميم حل محمل انزلاق من PTFE يكون آمنًا وموثوقًا ومناسبًا تمامًا لغرضه.
جدول الملخص:
| خطوة التصميم | الاعتبارات الرئيسية |
|---|---|
| الخطوة 1: تحديد سياق التشغيل | حساب الأحمال (الساكنة والحية)، وتقييم نطاق درجة الحرارة، وتخطيط الحركة المتوقعة. |
| الخطوة 2: اختيار تكوين المحمل | اختيار درجة PTFE (بكر مقابل مملوء)، وتحديد السطح المقابل من الفولاذ المقاوم للصدأ المصقول، وتحديد الأبعاد. |
| الخطوة 3: فهم القيود | مراعاة الحساسية لدرجة الحرارة (تصل إلى 200 درجة مئوية مع تصميم غائر) والضعف أمام الحطام. |
هل تحتاج إلى حل مخصص لمحمل انزلاق من PTFE لتطبيقك في مجال أشباه الموصلات أو الطب أو الصناعة؟
في KINTEK، نحن متخصصون في التصنيع الدقيق لمكونات PTFE، بما في ذلك محامل الانزلاق المخصصة. نحن نعمل معك بدءًا من النموذج الأولي وحتى الإنتاج بكميات كبيرة لضمان تلبية تصميمك لمتطلبات الحمل ودرجة الحرارة والحركة الدقيقة.
اتصل بخبرائنا اليوم لمناقشة مشروعك والحصول على حل مُفصل يوفر أداءً وموثوقية فائقين.

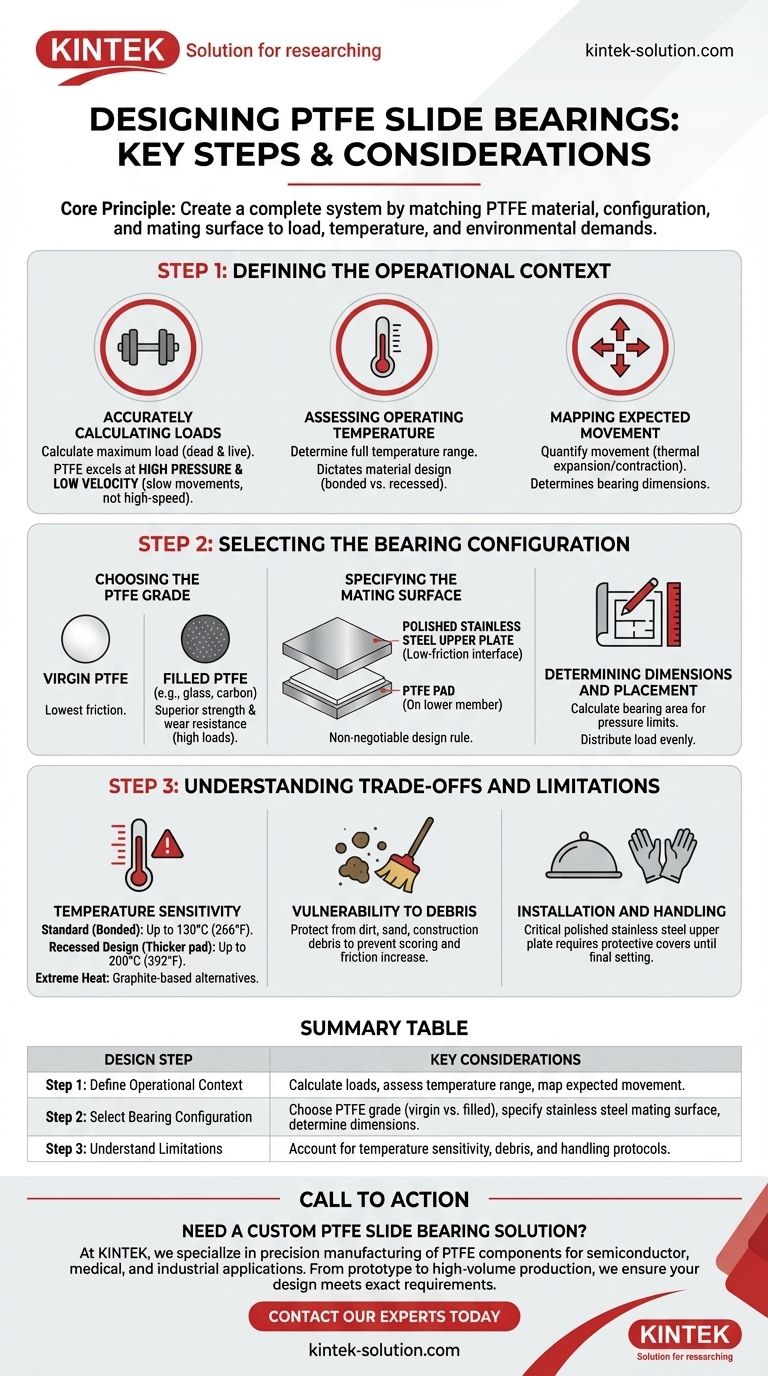

دليل مرئي
