تحت أي ظرف من الظروف، لا ينبغي تعريض صمام الفراشة المبطن بالتفلون (PTFE) القياسي لضغط سلبي أو ظروف فراغ. القيام بذلك يخلق خطرًا كبيرًا للفشل الكارثي، حيث يسحب تأثير الفراغ البطانة إلى الداخل وبعيدًا عن جسم الصمام. هذا الحدث، المعروف باسم انهيار البطانة، سيعيق قرص الصمام، ويتسبب في تجمده، ويجعله غير قابل للتشغيل.
تكمن المشكلة الأساسية في أن معظم بطانات PTFE ليست مرتبطة هيكليًا بجسم الصمام المعدني. يخلق الضغط السلبي فرق ضغط يسحب البطانة المرنة فعليًا إلى داخل خط الأنابيب، مما يسبب انسدادًا ميكانيكيًا فوريًا وفشل الصمام.
آلية فشل البطانة تحت التفريغ
لمنع هذا الفشل، من الضروري فهم كيف يمكن لكمية صغيرة من الضغط السلبي أن تدمر الصمام من الداخل إلى الخارج.
دور بطانة PTFE
توفر بطانة PTFE (بولي تترافلورو إيثيلين) مقاومة استثنائية للتآكل ضد مجموعة واسعة من المواد الكيميائية العدوانية. يتم تركيبها في جسم الصمام لعزل وسائط العملية عن المكونات المعدنية.
في العديد من التصميمات القياسية، يتم تثبيت هذه البطانة عن طريق الضغط الميكانيكي ولا تكون مرتبطة بالكامل بجسم الصمام عبر سطحها بالكامل.
شرح تأثير الفراغ
الضغط السلبي، أو الفراغ، يعني أن الضغط داخل الأنبوب أقل من الضغط الجوي خارج الصمام. هذا يخلق فرق ضغط قويًا.
يؤثر هذا الفرق على البطانة، ويسحبها إلى الداخل نحو مركز الأنبوب. نظرًا لأن البطانة غير مثبتة بشكل صارم، يمكنها بسهولة الانفصال أو التحدب أو أن "تُسحب" من مكانها.
عواقب انهيار البطانة
عندما تنهار البطانة، فإنها تنتفخ في مسار التدفق وتعوق قرص الصمام فعليًا.
يؤدي هذا إلى عدة مشاكل فورية:
- سوف يفشل الصمام في الإغلاق أو الفتح، ويتجمد فعليًا في موضعه الحالي.
- قد تتضرر المشغلات الآلية (Actuators) أثناء محاولتها إجبار القرص على تجاوز العائق.
- يُجبر خط العملية بأكمله على إيقاف تشغيل غير مجدول وغالبًا ما يكون حرجًا.
فهم المخاطر الأوسع: فروق الضغط
إن ضعف الصمامات المبطنة بالتفلون لا يقتصر فقط على الضغط السلبي. إنها وظيفة لحساسيتها لفروق الضغط المفرطة بشكل عام.
الضغط السلبي كقوة تفاضلية
الفراغ هو ببساطة نوع من فرق الضغط - حيث يكون الضغط الخارجي أكبر من الضغط الداخلي. البطانة غير مصممة لتحمل هذه القوة الضاغطة الخارجية.
الخطر على مكونات PTFE الأخرى
ينطبق المبدأ نفسه على مكونات الصمام الأخرى المصنوعة من PTFE، مثل المنافيخ (Bellows) في الصمامات المتخصصة. يمكن أن يتسبب فرق الضغط المفرط، سواء كان إيجابيًا أو سلبيًا، في تمزق أو تشوه هذه المكونات المرنة.
يعد التحكم في الضغط ضمن النطاق المحدد من قبل الشركة المصنعة أمرًا بالغ الأهمية للحفاظ على السلامة الميكانيكية لأي صمام به أختام أو بطانات غير معدنية.
المزالق الشائعة والمخاطر التشغيلية
يمكن منع انهيار البطانة دائمًا تقريبًا، حيث ينتج عادةً عن إشراف تشغيلي أو عيوب في تصميم النظام.
ظروف الفراغ غير المقصودة
يجب أن يكون المهندسون والمشغلون على دراية بالسيناريوهات الشائعة التي يمكن أن تحفز الفراغ في خط الأنابيب:
- تصريف خط دون توفير تهوية كافية للهواء.
- التبريد السريع لبخار قابل للتكثف (مثل البخار)، مما يتسبب في انهياره إلى سائل وتكوين فراغ قوي.
- مشاكل شفط المضخة أو إيقاف التشغيل الذي يضع الصمام على جانب التفريغ لعملية ما.
سوء تطبيق الصمامات القياسية
الخطأ الحاسم هو تحديد صمام مبطن بالتفلون قياسي لخدمة معروفة بحدوث ظروف فراغ فيها، حتى لو كانت متقطعة. تتطلب هذه التطبيقات معدات مصممة خصيصًا.
اتخاذ الخيار الصحيح لنظامك
حماية نظامك تتطلب نهجًا استباقيًا يعتمد على معاييره التشغيلية المحددة.
- إذا كان تركيزك الأساسي هو تصميم نظام جديد: تحقق دائمًا من أن إجراءات التشغيل أو الإغلاق لن تخلق فراغًا. إذا كانت ظروف الفراغ لا مفر منها، فيجب عليك تحديد صمام مصنف للفراغ، والذي قد يتميز ببطانة أكثر قوة أو سمكًا أو ملتصقة.
- إذا كان تركيزك الأساسي هو تشغيل نظام موجود: قم بتنفيذ إجراءات صارمة لتهوية خطوط الأنابيب أثناء التصريف والإغلاق. تأكد من أن جميع المشغلين يفهمون أن تحفيز الفراغ يشكل تهديدًا مباشرًا لسلامة الصمام.
- إذا كان تركيزك الأساسي هو الصيانة والموثوقية: عند فشل صمام مبطن بالتفلون، تحقق من احتمال وجود فراغ كسبب جذري قبل مجرد استبدال الوحدة. من المحتمل أن يتكرر الفشل إذا لم تتم معالجة ظروف النظام الأساسية.
الإدارة الاستباقية لديناميكيات الضغط هي المفتاح لضمان الموثوقية طويلة الأمد لأي نظام يستخدم مكونات مبطنة بالتفلون.
جدول ملخص:
| عامل الخطر | النتيجة | الوقاية |
|---|---|---|
| الضغط السلبي (الفراغ) | تنهار البطانة إلى الداخل، مما يعيق القرص | استخدام صمامات مصنفة للفراغ؛ ضمان التهوية المناسبة |
| بطانة PTFE غير ملتصقة | انفصال البطانة عن جسم الصمام تحت فرق الضغط | تحديد الصمامات ذات البطانات الملتصقة أو المعززة |
| الفراغ غير المقصود (على سبيل المثال، من التصريف، التبريد السريع) | تجميد الصمام، تلف المشغل، توقف غير مخطط له | تنفيذ إجراءات تشغيل صارمة |
لا تدع انهيار البطانة يوقف عمليتك.
في KINTEK، نتفهم الحاجة الماسة إلى مكونات PTFE موثوقة في البيئات الصعبة. لتطبيقات أشباه الموصلات، والطبية، والمختبرية، والصناعية، تم تصميم أختامنا وبطاناتنا وأدواتنا الزجاجية المصنوعة من PTFE حسب الطلب لتحقيق الأداء في ظل ظروف ضغط محددة، بما في ذلك التصميمات المصنفة للفراغ.
نحن نعطي الأولوية للإنتاج الدقيق ونقدم تصنيعًا مخصصًا من النماذج الأولية إلى الطلبات عالية الحجم لتلبية مواصفاتك الدقيقة.
اتصل بـ KINTEK اليوم لمناقشة متطلبات تطبيقك والتأكد من أن الصمامات والمكونات الخاصة بك مصممة لتدوم.

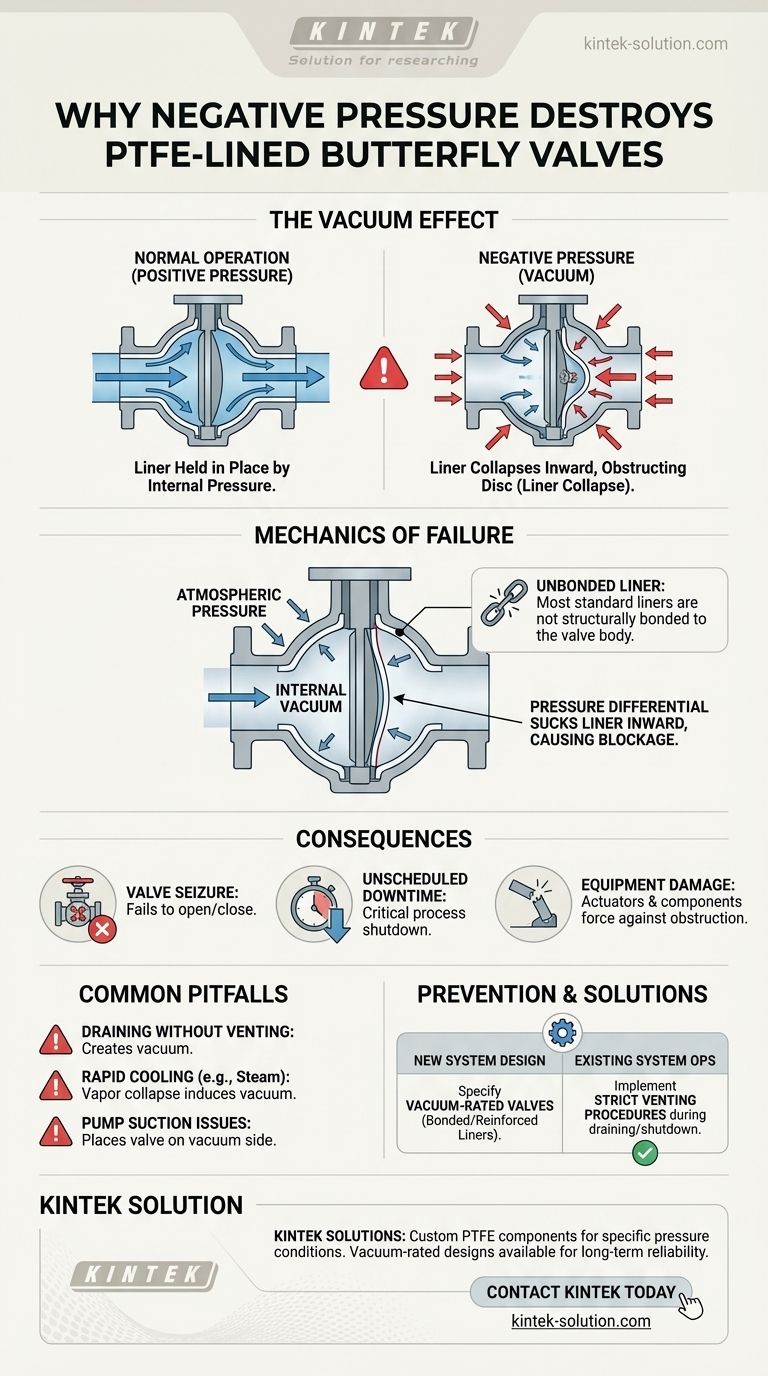

دليل مرئي
