لضمان الموثوقية، فإن أهم شرطين للضغط لصمام الفراشة المبطن بالتفلون هما التحكم في فرق الضغط عبر الصمام وتجنب الضغط السلبي (الفراغ) بشكل صارم داخل خط الأنابيب. يمكن أن يؤدي تجاوز فرق الضغط المسموح به إلى تمزق مكونات الختم، في حين أن الضغط السلبي يمكن أن يتسبب في انفصال بطانة التفلون نفسها وإعاقة الصمام.
لا يتحدد السلامة التشغيلية لصمام الفراشة المبطن بالتفلون بضغط النظام وحده. تعتمد الموثوقية الحقيقية على إدارة فرق الضغط عبر الصمام ومنع ظروف الفراغ، حيث يمكن لكليهما أن يسبب ضررًا ماديًا للبطانة الحساسة من التفلون.
دور بطانة التفلون (PTFE)
يتم اختيار صمام الفراشة المبطن بالتفلون لسبب رئيسي واحد: مقاومته الاستثنائية للمواد الكيميائية المسببة للتآكل ودرجات الحرارة القصوى. طبقة التفلون (بولي تترافلوروإيثيلين) هي المكون الذي يوفر هذا الأداء.
قلب مقاومة التآكل
تعمل بطانة التفلون كحاجز خامل وكامل بين وسط العملية (مثل الأحماض أو القلويات القوية) وجسم الصمام المعدني. وهذا يحمي المكونات الهيكلية من الهجوم الكيميائي.
آلية الختم
بالإضافة إلى الحماية من التآكل، فإن مادة التفلون ضرورية أيضًا لقدرة الصمام على الختم. تشكل المقعد الذي يغلق عليه قرص الصمام، مما يخلق إغلاقًا محكمًا لمنع التسرب.
ظروف الضغط الحرجة وتأثيرها
يعد الفشل في إدارة سيناريوهات الضغط المحددة هو السبب الأكثر شيوعًا للفشل المبكر للصمام. هذه الظروف تختلف عن تصنيف الضغط الإجمالي للنظام.
خطر فرق الضغط المفرط
فرق الضغط هو الفرق في الضغط بين مدخل ومخرج الصمام.
عندما يتجاوز هذا الفرق حدود تصميم الصمام، يمكن أن يضع ضغطًا هائلاً على مكونات الختم. بالنسبة للصمامات التي تستخدم منفاخ تفلون (PTFE bellows) لختم الجذع، يمكن أن يتسبب هذا القوة المفرطة في تمزق المنفاخ، مما يؤدي إلى تسرب فوري.
التهديد الخفي للضغط السلبي (الفراغ)
الضغط السلبي هو حالة ينخفض فيها الضغط داخل خط الأنابيب إلى ما دون الضغط الجوي الخارجي.
يخلق هذا تأثير فراغ يمكنه حرفيًا سحب بطانة التفلون بعيدًا عن الجدار الداخلي لجسم الصمام. يسبب هذا الانفصال انتفاخ البطانة أو تجعدها، مما يعيق فعليًا قرص الصمام من الفتح أو الإغلاق بشكل صحيح ويجعل الصمام غير قابل للتشغيل.
التفاعل الحرج بين الضغط ودرجة الحرارة
الضغط ودرجة الحرارة ليسا متغيرين مستقلين؛ فهما يعملان معًا للتأثير على سلامة بطانة التفلون.
كيف تضعف درجات الحرارة المرتفعة البطانة
التفلون هو نوع من البوليمرات، ومثل معظم المواد البلاستيكية، فإنه يلين مع الحرارة. بالنسبة للصمام المبطن بالتفلون، يجب ألا تتجاوز درجة حرارة الوسط 150 درجة مئوية حتى لفترات قصيرة.
للتشغيل المستمر طويل الأمد، يجب التحكم في درجة الحرارة عند 120 درجة مئوية أو أقل.
التفلون الملين يضخم مشاكل الضغط
عندما تلين بطانة التفلون بسبب الحرارة المفرطة، فإنها تفقد صلابتها الهيكلية. تصبح البطانة الضعيفة أكثر عرضة للتشوه بسبب فروق الضغط أو للسحب بعيدًا عن جسم الصمام بسبب الضغط السلبي. هذا هو السبب في أن الالتزام بحدود درجة الحرارة لا يقل أهمية عن إدارة الضغط.
فهم المفاضلات
يأتي الأداء العالي للصمام المبطن بالتفلون بحدود تشغيلية متميزة. يعد فهم هذه القيود مفتاحًا لتجنب الفشل.
الأداء مقابل حدود التشغيل
يوفر الصمام مقاومة كيميائية فائقة لا تستطيع معظم الصمامات المعدنية مجاراتها. ومع ذلك، يتم تبادل هذه الميزة بتحمل أقل للارتفاعات المفاجئة في الضغط، وظروف الفراغ، ودرجات الحرارة المرتفعة مقارنة بصمام السبائك المعدنية الصلبة.
التكلفة مقابل طول العمر
إن تجاهل حدود الضغط ودرجة الحرارة هذه في محاولة لزيادة الإنتاج سيؤدي إلى فشل مبكر وكارثي للصمام في كثير من الأحيان. إن تكلفة التوقف غير المخطط له واستبدال الصمام تفوق تقريبًا الفائدة المتصورة للتشغيل خارج نافذة التصميم المحددة.
دليل عملي لسلامة الصمام
استخدم هذه الإرشادات لضمان موثوقية وطول عمر صمامات الفراشة المبطنة بالتفلون الخاصة بك.
- إذا كان تركيزك الأساسي هو منع التسرب وضمان الإغلاق: تحكم بدقة في فرق الضغط للبقاء ضمن النطاق المحدد من قبل الشركة المصنعة لحماية مقعد ومانعات تسرب الصمام.
- إذا كان تركيزك الأساسي هو الموثوقية التشغيلية: قم بتركيب وسائل حماية ومراقبة عمليتك لمنع ظروف الضغط السلبي تمامًا، والتي يمكن أن تسبب فشلًا ميكانيكيًا فوريًا.
- إذا كان تركيزك الأساسي هو زيادة عمر الصمام: أدرجة درجة حرارة العملية بصرامة لتبقى أقل من 120 درجة مئوية للخدمة المستمرة، حيث أن الحرارة تضعف بطانة التفلون بشكل أساسي وتجعلها عرضة للتلف المتعلق بالضغط.
إن فهم هذه الحدود المترابطة هو المفتاح للاستفادة من المقاومة الكيميائية الكاملة وأداء الصمام الخاص بك.
جدول ملخص:
| العامل الحاسم | الحد/الشرط الرئيسي | الخطر الأساسي |
|---|---|---|
| فرق الضغط | البقاء ضمن النطاق المحدد من قبل الشركة المصنعة | تمزق موانع تسرب/منافيخ التفلون، مما يؤدي إلى التسرب |
| الضغط السلبي (الفراغ) | يجب تجنبه بشكل صارم | انفصال بطانة التفلون، مما يسبب انسداد الصمام |
| درجة حرارة التشغيل | ≤ 120 درجة مئوية (مستمر)، ≤ 150 درجة مئوية (قصير الأجل) | التفلون الملين يصبح عرضة للتلف الناتج عن الضغط |
تأكد من أن صماماتك المبطنة بالتفلون تعمل بموثوقية في الظروف الصعبة.
في KINTEK، نحن متخصصون في التصنيع الدقيق لمكونات التفلون عالية الأداء، بما في ذلك الأختام والبطانات وأدوات المختبر المخصصة. تضمن خبرتنا بناء صماماتك وأنظمتك لقطاعات أشباه الموصلات والطب والمختبرات والصناعة للتعامل مع متطلبات الضغط ودرجة الحرارة المحددة، مما يزيد من وقت التشغيل وطول العمر.
اتصل بنا اليوم لمناقشة احتياجات تطبيقك - من النماذج الأولية إلى الطلبات عالية الحجم - ودع حلولنا تعزز سلامة عمليتك. #ContactForm

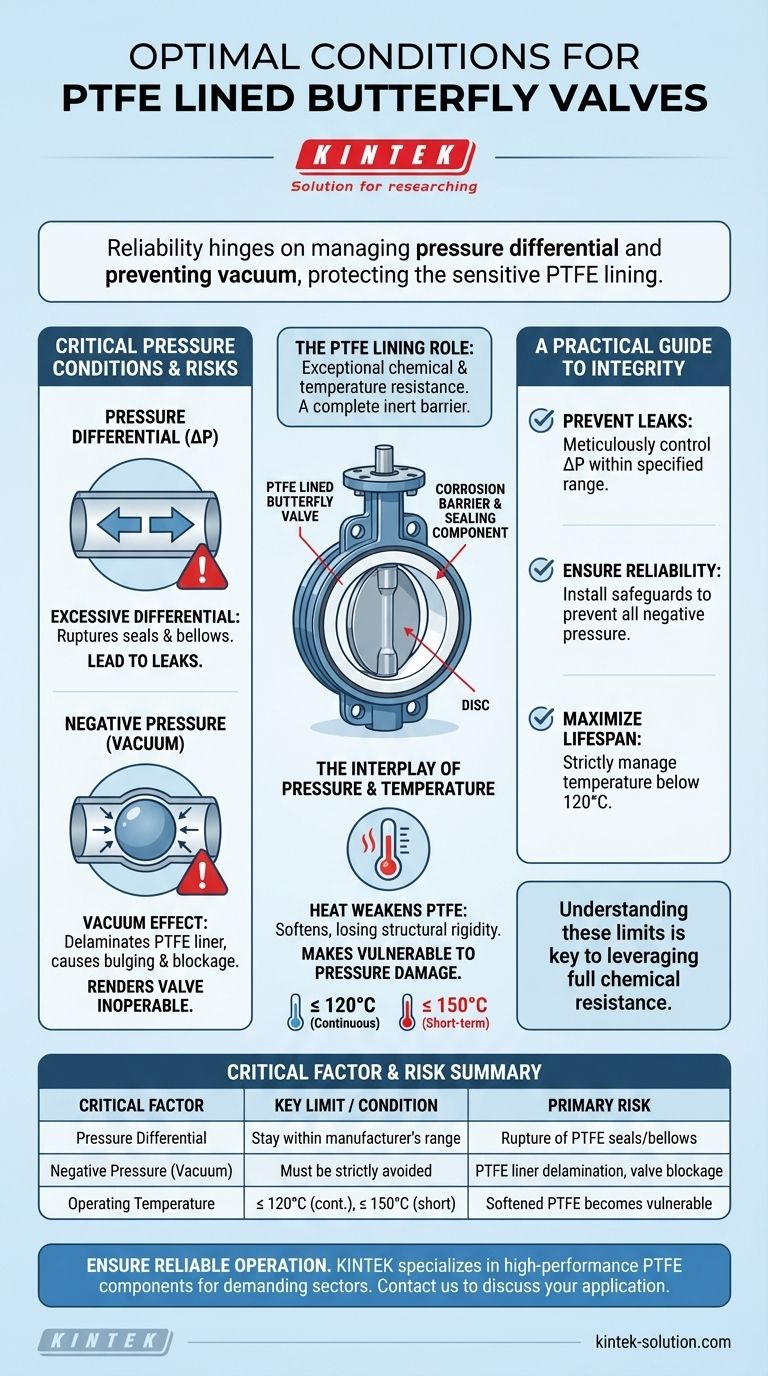

دليل مرئي
