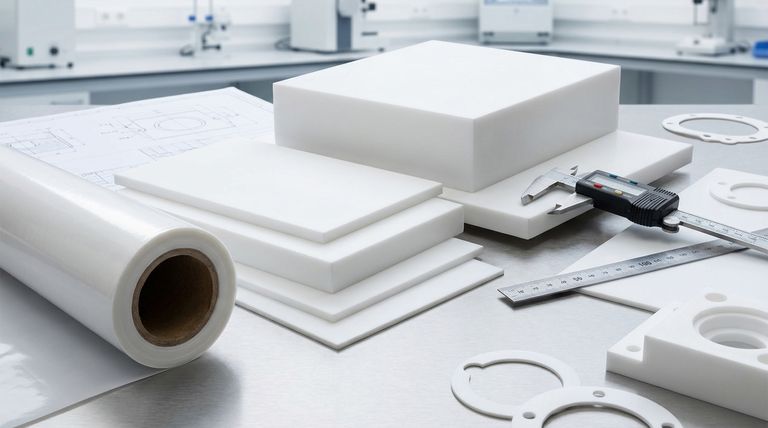

باختصار، تشمل السماكات المترية القياسية لألواح PTFE عادةً 1 مم، و 2 مم، و 3 مم، و 5 مم، و 6 مم، و 8 مم، و 10 مم، و 12 مم، و 15 مم، و 20 مم، و 25 مم. ومع ذلك، فإن النطاق المتاح أوسع بكثير، حيث يمتد من الرقائق الرقيقة التي تقل عن 1 مم إلى الألواح السميكة التي تزيد عن 100 مم، مع توفر الأبعاد المخصصة بسهولة.
إن السماكة المحددة التي تختارها ليست مجرد مسألة توفر؛ بل هي قرار تصميم حاسم. تؤثر السماكة الصحيحة بشكل مباشر على القوة الميكانيكية للمادة، والمرونة، والخصائص العازلة، والتكلفة الإجمالية لتطبيقك.

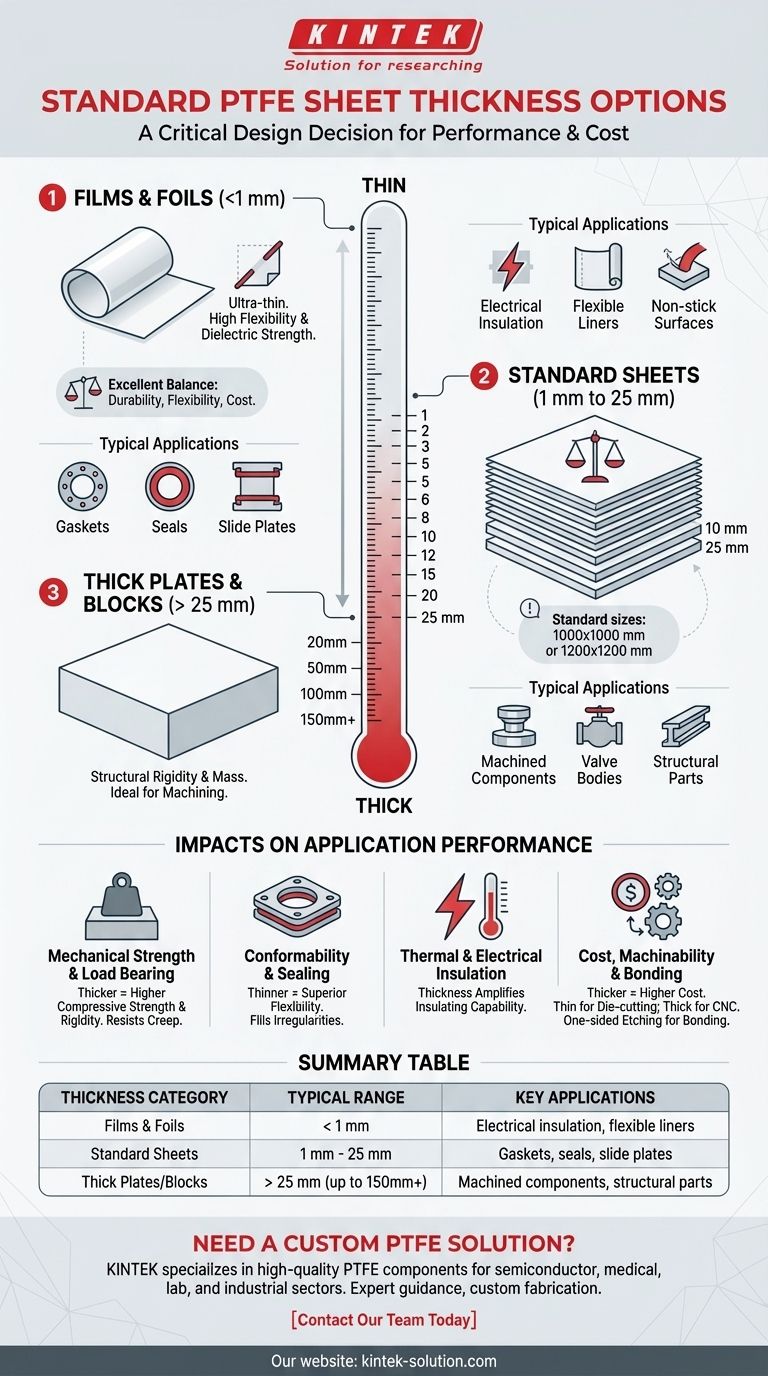

نظرة فاحصة على نطاقات السماكة
في حين أن قائمة الأحجام "القياسية" هي نقطة انطلاق جيدة، فمن العملي أكثر التفكير في سماكة PTFE من حيث الفئات الوظيفية. كل فئة مناسبة لمجموعة مختلفة من التحديات الهندسية.
الأفلام والرقائق (أقل من 1 مم)
بالنسبة للتطبيقات التي تتطلب سماكة أقل من 1 مم (ما يقرب من 0.040 بوصة)، فإنك تتعامل عادةً مع فيلم PTFE أو رقائقه، وليس لوحًا.
تحظى هذه المواد الرقيقة للغاية بتقدير كبير لمرونتها وقوتها العازلة الفائقة. غالبًا ما تُستخدم كعوازل كهربائية عالية الأداء، أو بطانات مرنة لخزانات المواد الكيميائية، أو أسطح غير لاصقة.
الألواح القياسية (1 مم إلى 25 مم)
هذا هو النطاق الأكثر شيوعًا لألواح PTFE للأغراض العامة. تقع المكافئات الإمبراطورية الشائعة بين 1/16 بوصة و 1 بوصة تقريبًا.
هذه هي المواد الأساسية لتطبيقات مثل الحشيات، ومانعات التسرب، وألواح الانزلاق. إنها توفر توازنًا ممتازًا بين المرونة المعتدلة، والمتانة الجيدة، والتكلفة المعقولة. غالبًا ما تكون أحجام الألواح القياسية 1000x1000 مم أو 1200x1200 مم.
الألواح والكتل السميكة (أكثر من 25 مم)
بمجرد تجاوز 25 مم (حوالي 1 بوصة)، فإنك تدخل في نطاق ألواح أو كتل PTFE. يمكن تصنيع هذه المواد بسماكة تصل إلى 150 مم (أو حوالي 6 بوصات).
ميزتها الأساسية هي الصلابة الهيكلية والكتلة. تعتبر هذه الكتل السميكة هي المادة الأولية المثالية لتشغيل المكونات المعقدة مثل أجسام الصمامات، أو العوازل، أو الأجزاء الهيكلية المخصصة التي تتطلب خصائص PTFE الفريدة.
كيف تؤثر السماكة على أداء التطبيق
اختيار السماكة هو مقايضة تقنية. اللوح الأكثر سمكًا ليس أفضل بطبيعته؛ إنه ببساطة مختلف. يعد فهم هذه الاختلافات أمرًا أساسيًا لتصميم ناجح.
القوة الميكانيكية وتحمل الأحمال
ترتبط السماكة ارتباطًا مباشرًا بـ قوة الضغط والصلابة. ستقاوم اللوحة السميكة التشوه و"الزحف" تحت حمل ثابت وثقيل بشكل أفضل بكثير من اللوح الرقيق.
هذا يجعل الألواح السميكة ضرورية للتطبيقات التي تتحمل الأحمال مثل وسادات تحمل الجسور أو مسارات الانزلاق للآلات الثقيلة.
التوافق والختم
على العكس من ذلك، توفر الألواح الرقيقة مرونة وتوافقًا فائقين. عند إنشاء حشية لختم وجهي شفة غير مثاليين، ستقوم اللوحة الرقيقة الأكثر مرونة بملء مخالفات السطح بشكل أفضل لإنشاء ختم محكم.
قد يؤدي استخدام لوح سميك جدًا لتطبيق الحشية إلى ختم غير صحيح واحتمال حدوث تسرب، لأنه قد يكون صلبًا جدًا بحيث لا يتوافق مع السطح.
العزل الحراري والكهربائي
على الرغم من أن PTFE عازل ممتاز بأي شكل، إلا أن السماكة تضخم قدرته على العزل. بالنسبة لتطبيقات الجهد العالي أو الفواصل الحرارية، يوفر المادة الأكثر سمكًا هامش أمان وأداء أكبر.
فهم المقايضات
اختيار المادة هو دائمًا تمرين في موازنة الأولويات المتنافسة. PTFE ليس استثناءً.
التكلفة مقابل الأداء
المقايضة الأكثر وضوحًا هي التكلفة. يتم تسعير PTFE بالوزن، لذا ستكلف اللوحة السميكة 10 مم ضعف تكلفة اللوحة السميكة 5 مم تقريبًا من نفس الأبعاد. الإفراط في تحديد السماكة هو خطأ شائع ومكلف.
قابلية التشغيل والتصنيع
طريقة التصنيع المقصودة لديك تحدد السماكة المثالية. الكتل السميكة مثالية للتشغيل باستخدام الحاسب الآلي (CNC)، في حين أن الألواح الرقيقة (1-6 مم) مثالية للقطع بالقالب أو القطع بنفث الماء إلى حشيات وأجزاء مسطحة أخرى.
الحفر على جانب واحد للربط
بالنسبة للتطبيقات التي تتطلب ربط PTFE بسطح آخر (مثل الفولاذ أو الألومنيوم)، يمكن حفر اللوح كيميائيًا على جانب واحد. تغير هذه العملية السطح الأملس للسماح للمواد اللاصقة بتكوين رابطة قوية. هذا خيار متاح على معظم السماكات ولكنه ضروري تحديده عند الطلب.
اتخاذ الخيار الصحيح لهدفك
اعتمد اختيارك على الطلب الأساسي لتطبيقك.
- إذا كان تركيزك الأساسي هو الختم أو الحشيات: اختر لوحًا أرق (عادةً 1 مم إلى 3 مم) يوفر التوافق اللازم لأسطحك.
- إذا كان تركيزك الأساسي هو الانزلاق منخفض الاحتكاك أو مقاومة التآكل: اختر لوحًا متوسط السماكة (3 مم إلى 12 مم) لتحقيق توازن جيد بين المتانة والتكلفة.
- إذا كان تركيزك الأساسي هو إنشاء جزء مشغل آليًا: ابدأ بلوح أو كتلة سميكة (>20 مم) توفر مادة كافية لأبعاد المكون النهائي وسلامته الهيكلية.
- إذا كان تركيزك الأساسي هو العزل الكهربائي أو بطانة رقيقة: حدد فيلم PTFE أو رقائقه (عادةً أقل من 1 مم) للحصول على المرونة وخصائص العزل الكهربائي المطلوبة.
في نهاية المطاف، يعد اختيار سماكة PTFE الصحيحة الخطوة الأساسية للاستفادة من خصائصه الكيميائية والفيزيائية الفريدة لمشروعك.
جدول ملخص:
| فئة السماكة | النطاق النموذجي | التطبيقات الرئيسية |
|---|---|---|
| الأفلام والرقائق | < 1 مم | العزل الكهربائي، البطانات المرنة |
| الألواح القياسية | 1 مم - 25 مم | الحشيات، موانع التسرب، ألواح الانزلاق |
| الألواح/الكتل السميكة | > 25 مم (تصل إلى 150 مم+) | المكونات المشغولة آليًا، الأجزاء الهيكلية |
