في جوهره، يتم تعريف صمام الفراشة ذو مقعد PTFE بتصميمه البسيط وخفيف الوزن الذي يوفر مقاومة كيميائية استثنائية وختمًا موثوقًا به يمنع التسرب. تشمل ميزاته الرئيسية هيكلًا مدمجًا، وتشغيلًا سريعًا بربع دورة، وعزم دوران تشغيل منخفضًا لكفاءة الطاقة، وعمر خدمة طويل، مع خيارات للأتمتة عن بعد.
السمة المميزة لصمام الفراشة ذو مقعد PTFE هي استخدامه لبطانة من بولي تترافلورو إيثيلين (PTFE) لتحقيق هدفين حاسمين: عزل جسم الصمام تمامًا عن سوائل العملية المسببة للتآكل وإنشاء ختم محكم لمنع التسرب الموثوق به.
تفكيك صمام الفراشة ذو مقعد PTFE
لفهم ميزاته، يجب عليك أولاً فهم تصميمه الأساسي. الصمام بسيط وأنيق، ويتكون من بضعة أجزاء رئيسية تعمل بتناغم.
المكونات الأساسية
يتم بناء صمام الفراشة ذو مقعد PTFE حول ثلاثة مكونات أساسية. هذه هي جسم الصمام، والقرص الذي ينظم التدفق، والبطانة أو المقعد المرن من PTFE.
بطانة PTFE هي العنصر الأكثر أهمية. إنها تعمل كحاجز وقائي ضد الوسائط المسببة للتآكل أو الكاشطة بينما تشكل أيضًا الختم ضد القرص.
مبدأ التشغيل
يعمل الصمام على مبدأ الإغلاق السريع. يتم وضع قرص دائري، يسمى غالبًا "الفراشة"، في مركز مسار التدفق.
يوصل عمود هذا القرص بمشغل خارجي أو عجلة يدوية. يؤدي تدوير بسيط بزاوية 90 درجة إلى تدوير القرص من وضع موازٍ للتدفق (مفتوح بالكامل) إلى عمودي على التدفق (مغلق بالكامل).
شرح مزايا الأداء الرئيسية
يُترجم تصميم الصمام مباشرة إلى فوائد أداء مميزة تجعله مناسبًا لمجموعة واسعة من التطبيقات، خاصة تلك التي تنطوي على وسائط عدوانية أو تتطلب إغلاقًا مطلقًا.
مقاومة لا مثيل لها للتآكل
إحدى المزايا الأساسية هي مقاومة التآكل الفائقة. تبطن بطانة PTFE التجويف الداخلي لجسم الصمام بالكامل.
هذا يعني أن سائل العملية لا يتلامس أبدًا مع الجسم المعدني للصمام. يسمح هذا التصميم باستخدام مواد جسم أقل تكلفة مع توفير الحماية ضد المواد الكيميائية المسببة للتآكل بدرجة عالية.
ختم مانع للتسرب
تضمن الطبيعة المرنة لمقعد PTFE أداء إغلاق ممتازًا وموثوقًا. عند الإغلاق، يضغط القرص بقوة في المقعد الناعم.
يؤدي هذا الإجراء إلى إنشاء ختم محكم يمنع التسرب الداخلي داخل نظام الأنابيب ويقضي على الانبعاثات الهاربة من التسرب من الصمام إلى الغلاف الجوي، مما يحقق أداء مانع للتسرب.
كفاءة التشغيل
تم تصميم هذه الصمامات للتشغيل بجهد منخفض. إنها تتطلب عزم دوران تشغيل صغير للفتح والإغلاق، مما يجعل التشغيل اليدوي سهلاً ويقلل من حجم وتكلفة المشغلات الآلية.
كما أن هذا الإجراء السريع بربع دورة يعني أنه يمكن تدوير الصمام من مفتوح بالكامل إلى مغلق بالكامل بسرعة كبيرة، مما يوفر الوقت والطاقة.
فهم الاعتبارات العملية
في حين أن الميزات مقنعة، فإن اختيار الصمام الصحيح يتطلب دراسة متأنية للتطبيق المحدد. يكون الصمام فعالاً فقط بقدر مواصفاته.
التوافق المادي أمر بالغ الأهمية
السبب الرئيسي لاختيار صمام مبطن بـ PTFE هو مقاومته الكيميائية. ومع ذلك، يجب عليك التأكد من أن PTFE متوافق تمامًا مع السوائل ودرجات الحرارة والضغوط المحددة في عمليتك.
مطابقة متطلبات النظام
كل صمام له تصنيف ضغط محدد. يجب عليك اختيار صمام يمكنه التعامل بأمان مع أقصى ضغط لنظام الأنابيب الخاص بك لضمان السلامة ومنع الفشل.
التكامل المادي والميكانيكي
يجب أن يكون الصمام بالحجم المناسب لنظام الأنابيب لضمان خصائص التدفق الصحيحة. علاوة على ذلك، يجب عليك اختيار نوع التوصيل الصحيح - مثل الوافر، أو العروة، أو الشفة - لضمان دمجه بشكل صحيح مع شفة الأنابيب الحالية لديك.
أخيرًا، ضع في اعتبارك آلية التشغيل. في حين أن التشغيل اليدوي بسيط، تستفيد العديد من التطبيقات من المشغلات الهوائية أو الكهربائية للتحكم عن بعد أو التحكم الآلي في البرنامج.
اتخاذ الخيار الصحيح لتطبيقك
يتطلب اختيار الصمام المناسب مواءمة نقاط قوته الأساسية مع هدفك التشغيلي الأساسي.
- إذا كان تركيزك الأساسي هو التعامل مع الوسائط المسببة للتآكل: فإن قدرة بطانة PTFE على عزل جسم الصمام تمامًا تجعله خيارًا مثاليًا وفعالاً من حيث التكلفة.
- إذا كان تركيزك الأساسي هو الإغلاق الموثوق: يوفر تصميم المقعد المرن أداءً مانعًا للتسرب مطلوبًا لمهام العزل الحرجة.
- إذا كان تركيزك الأساسي هو الأتمتة والتدوير السريع: فإن طبيعة الصمام منخفضة العزم وسريعة الإغلاق تجعله مناسبًا جدًا للتشغيل الهوائي أو الكهربائي.
من خلال فهم هذه المبادئ الأساسية، يمكنك تحديد صمام فراشة ذو مقعد PTFE بثقة يوفر الأداء والموثوقية طويلة الأمد لنظامك.
جدول ملخص:
| الميزة الرئيسية | الفائدة |
|---|---|
| بطانة/مقعد PTFE | عزل كامل عن الوسائط المسببة للتآكل؛ ختم محكم للفقاعات |
| مدمج وخفيف الوزن | سهولة التركيب والمناولة؛ تصميم موفر للمساحة |
| تشغيل بربع دورة | فتح/إغلاق سريع؛ عزم دوران تشغيل منخفض لكفاءة الطاقة |
| جاهز للأتمتة | متوافق مع المشغلات الهوائية/الكهربائية للتحكم عن بعد |
| عمر خدمة طويل | بناء متين لأداء موثوق وطويل الأمد |
هل تحتاج إلى حل صمام موثوق للتطبيقات المسببة للتآكل أو الحرجة؟
في KINTEK، نحن متخصصون في التصنيع الدقيق لمكونات PTFE عالية الأداء، بما في ذلك الأختام والبطانات والتصنيع المخصص لقطاعات أشباه الموصلات والطب والمختبرات والصناعة. تضمن خبرتنا حصولك على صمام فراشة ذو مقعد PTFE يوفر مقاومة لا مثيل لها للتآكل وأداءً مانعًا للتسرب لمتطلبات نظامك المحددة.
اتصل بخبرائنا اليوم لمناقشة متطلباتك - من النموذج الأولي إلى الإنتاج بكميات كبيرة.

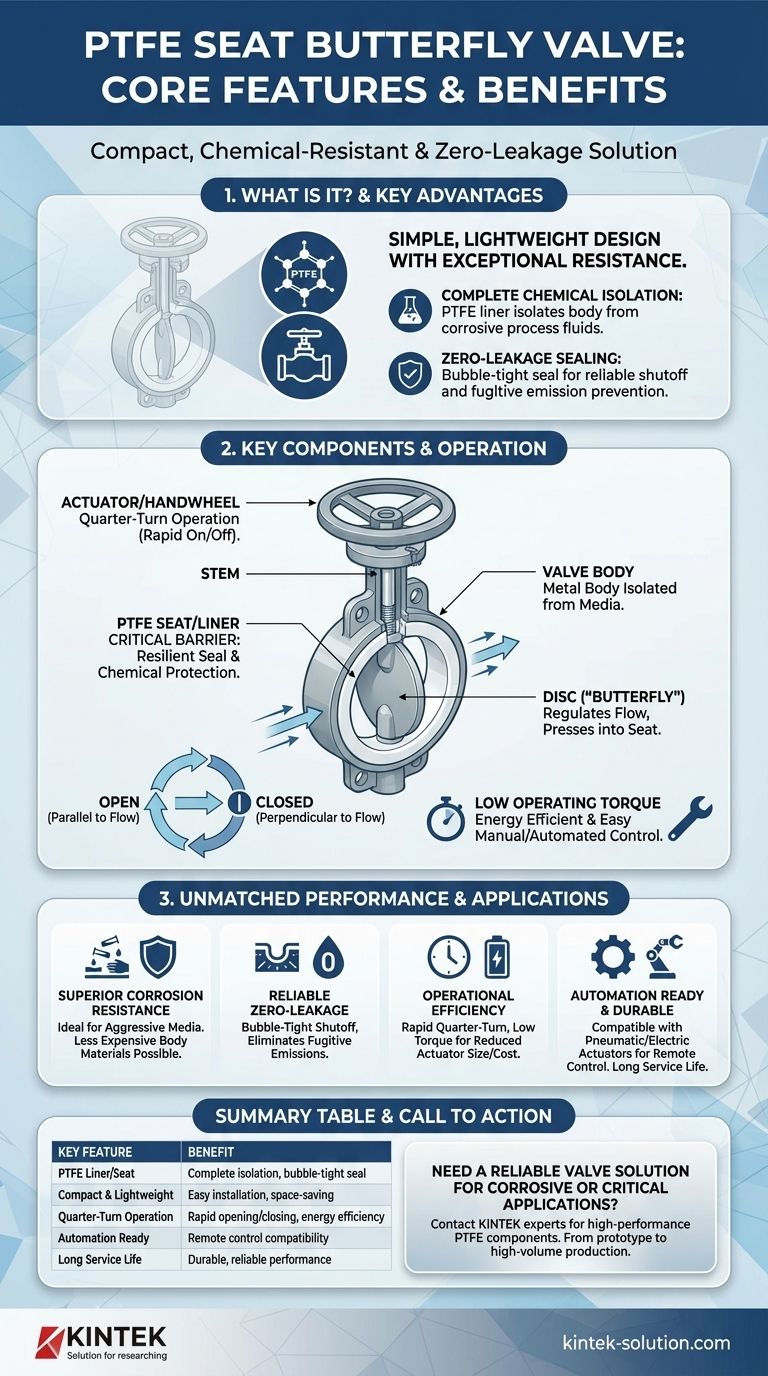

دليل مرئي
