تختلف صمامات الفراشة المبطنة بمادة PTFE وصمامات الفراشة ذات الختم الصلب في المقام الأول في مواد الختم وخصائص الأداء وملاءمة التطبيق. تستخدم الصمامات المبطنة بمادة PTFE بطانة بوليمر ناعمة ومقاومة كيميائيًا لمقاومة ممتازة للإغلاق والتآكل، بينما تستخدم الصمامات ذات السدادة الصلبة معدنًا أو مواد صلبة أخرى لقوة التحمل في بيئات درجات الحرارة العالية والضغط العالي. يعتمد الاختيار على عوامل مثل التوافق الكيميائي ونطاق درجة الحرارة ومتطلبات الضغط والعمر الافتراضي المطلوب.
شرح النقاط الرئيسية:
-
تركيبة مواد الختم
-
الصمامات المبطنة بـ PTFE: تتميز ببطانات بولي تترافلوروإيثيلين (PTFE) أو بطانات البوليمر الفلوري المماثلة على جميع الأسطح المبللة. توفر هذه المادة الناعمة:
- مقاومة كيميائية استثنائية ضد الأحماض القوية والقلويات والمواد المؤكسدة
- سطح أملس يمنع تراكم الجسيمات والانسداد
- معامل احتكاك منخفض لسهولة التشغيل
-
صمامات مانعة للتسرب صلبة: استخدام أسطح مانعة للتسرب من المعدن إلى المعدن (غالبًا ما تكون من الفولاذ المقاوم للصدأ أو السبائك أو السيراميك) التي توفر
- سلامة هيكلية أكبر تحت الضغط الميكانيكي
- مقاومة للوسائط الكاشطة التي قد تلحق الضرر بالموانع اللينة
- تحمل درجات حرارة أعلى تتجاوز حدود PTFE.
-
الصمامات المبطنة بـ PTFE: تتميز ببطانات بولي تترافلوروإيثيلين (PTFE) أو بطانات البوليمر الفلوري المماثلة على جميع الأسطح المبللة. توفر هذه المادة الناعمة:
-
خصائص الأداء
-
نطاق درجة الحرارة:
- صمامات الفراشة PTFE تعمل عادة ما بين -196 درجة مئوية إلى 200 درجة مئوية (بعض الدرجات تصل إلى 260 درجة مئوية)
- يمكن أن تتحمل الصمامات الصلبة المانعة للتسرب من -254 درجة مئوية إلى 800 درجة مئوية اعتمادًا على السبائك المعدنية المستخدمة
-
كفاءة الختم:
- يحقق PTFE تسربًا قريبًا من الصفر (مانع تسرب محكم الفقاعات) عند الضغوط المنخفضة
- قد تظهر موانع التسرب الصلبة تسربًا طفيفًا ولكنها تحافظ على الأداء الوظيفي في الظروف القاسية
-
تقييمات الضغط:
- تناسب صمامات PTFE المبطنة ب PTFE أنظمة الضغط المنخفض إلى المتوسط (عادةً أقل من 150 رطل لكل بوصة مربعة)
- تتعامل الصمامات ذات السدادات الصلبة مع الضغوط الأعلى (حتى 1,500 رطل لكل بوصة مربعة لبعض التصميمات)
-
نطاق درجة الحرارة:
-
ملاءمة الاستخدام
-
تتفوق الصمامات المبطنة ب PTFE في:
- المعالجة الكيميائية مع الوسائط المسببة للتآكل (الأحماض والمذيبات)
- التطبيقات فائقة النقاء أو الصحية (المستحضرات الصيدلانية والغذائية)
- الأنظمة التي تتطلب تدويرًا متكررًا (بسبب الاحتكاك المنخفض)
-
يفضل استخدام الصمامات ذات السدادات الصلبة في:
- خطوط البخار عالية الحرارة
- الطين الكاشط أو التدفقات المحملة بالجسيمات
- التطبيقات المبردة تحت -196 درجة مئوية
-
تتفوق الصمامات المبطنة ب PTFE في:
-
المتانة والصيانة
-
اعتبارات العمر الافتراضي:
-
قد تتحلل بطانات PTFE بمرور الوقت بسبب:
- التدوير الحراري
- مجموعة الضغط (تشوه دائم)
- التخلل الكيميائي في درجات الحرارة المرتفعة
-
الأختام الصلبة تتحمل الخدمة لفترة أطول ولكنها قد تتطلب:
- اللف الدوري لأسطح الختم
- تشغيل أكثر قوة (عزم دوران أعلى)
-
قد تتحلل بطانات PTFE بمرور الوقت بسبب:
-
أنماط الفشل:
- صمامات PTFE معرضة لخطر تشوه البطانة أو تشوه التدفق البارد
- قد تتعرض صمامات مانع التسرب الصلب إلى تآكل أو تسجيل الأسطح المعدنية
-
اعتبارات العمر الافتراضي:
-
العوامل الاقتصادية
- التكلفة الأولية: غالبًا ما تكون تكلفة الصمامات المبطنة ب PTFE أقل مقدمًا
-
التكلفة الإجمالية للملكية: قد تكون الصمامات المبطنة الصلبة أرخص على المدى الطويل في البيئات القاسية بسبب:
- انخفاض تكرار الاستبدال
- متطلبات صيانة أقل
- احتفاظ أفضل بالأداء
-
التركيب والتشغيل
-
صمامات مبطنة بـ PTFE
- خفة الوزن تبسط عملية التركيب
- تتطلب تحكم دقيق في عزم الدوران أثناء التجميع لتجنب تلف البطانة
-
صمامات مانعة للتسرب صلبة:
- غالبًا ما تكون أثقل وزنًا ولكنها أكثر قوة ضد الصدمات الميكانيكية
- قد تحتاج إلى دورات استراحة من أجل إحكام الإغلاق الأمثل
-
صمامات مبطنة بـ PTFE
يساعد فهم هذه الاختلافات المشترين على اختيار الصمامات التي توازن بين متطلبات الأداء والتكاليف التشغيلية. هل فكرت في كيفية تأثير خصائص الوسائط الخاصة بك على هذا الاختيار؟ يمكن أن تؤثر تقنية الصمامات الصحيحة بشكل كبير على موثوقية النظام وميزانيات الصيانة في البيئات الصناعية.

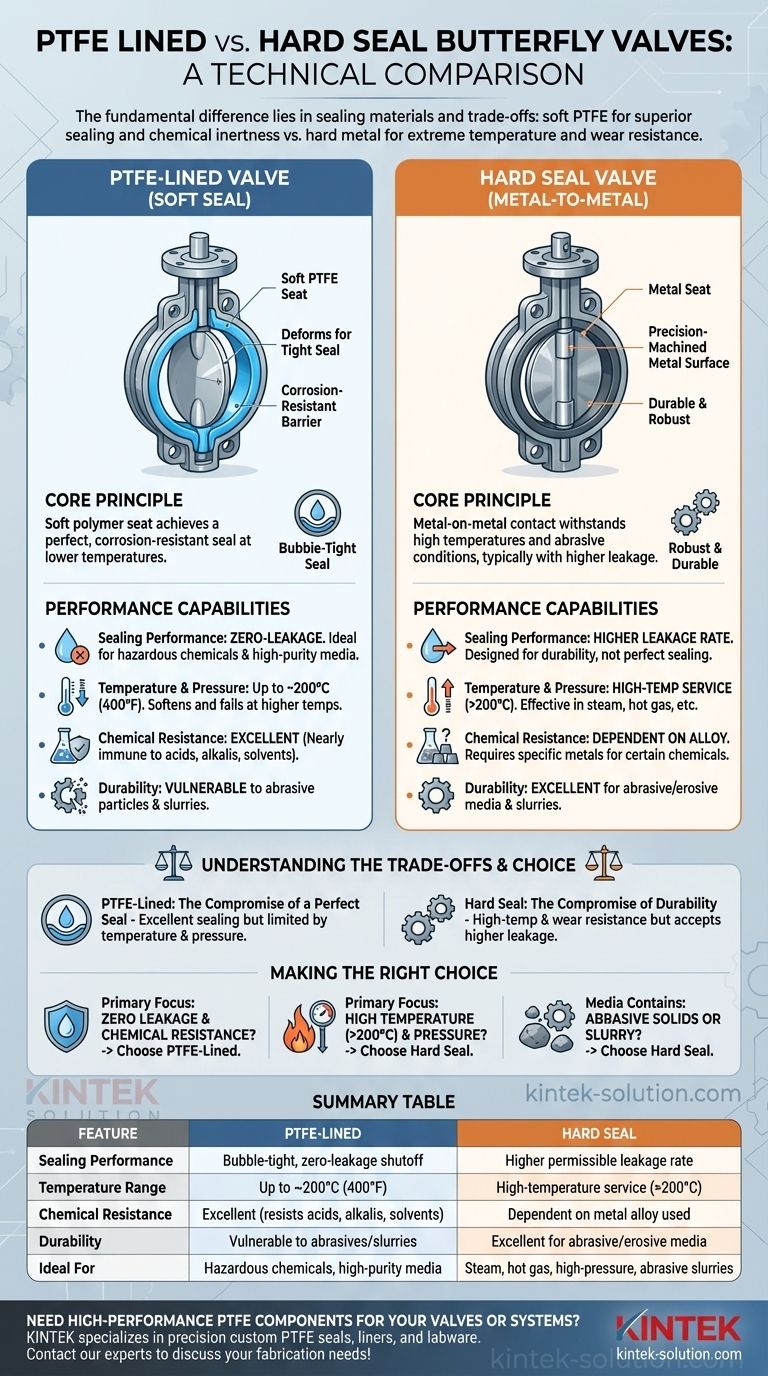

جدول ملخص:
| الميزة | صمامات الفراشة المبطنة ب PTFE | صمامات الفراشة ذات الختم الصلب |
|---|---|---|
| مادة الختم | بطانة PTFE/فلور بوليمر | معدن (فولاذ مقاوم للصدأ أو سبيكة أو سيراميك) |
| نطاق درجة الحرارة | -196 درجة مئوية إلى 200 درجة مئوية (حتى 260 درجة مئوية للبعض) | -254 درجة مئوية إلى 800 درجة مئوية |
| تصنيف الضغط | حتى 150 رطل لكل بوصة مربعة | حتى 1,500 رطل لكل بوصة مربعة |
| الأفضل ل | الوسائط المسببة للتآكل، والأنظمة فائقة النقاء/الصحية | البخار عالي الحرارة، والعجائن الكاشطة، والمواد المبردة |
| العمر الافتراضي | قد يتحلل مع التعرض الحراري/الكيميائي | متانة أطول مع الصيانة الدورية |
| التكلفة | تكلفة أولية أقل | أعلى مقدمًا ولكن بتكاليف أقل على المدى الطويل |
