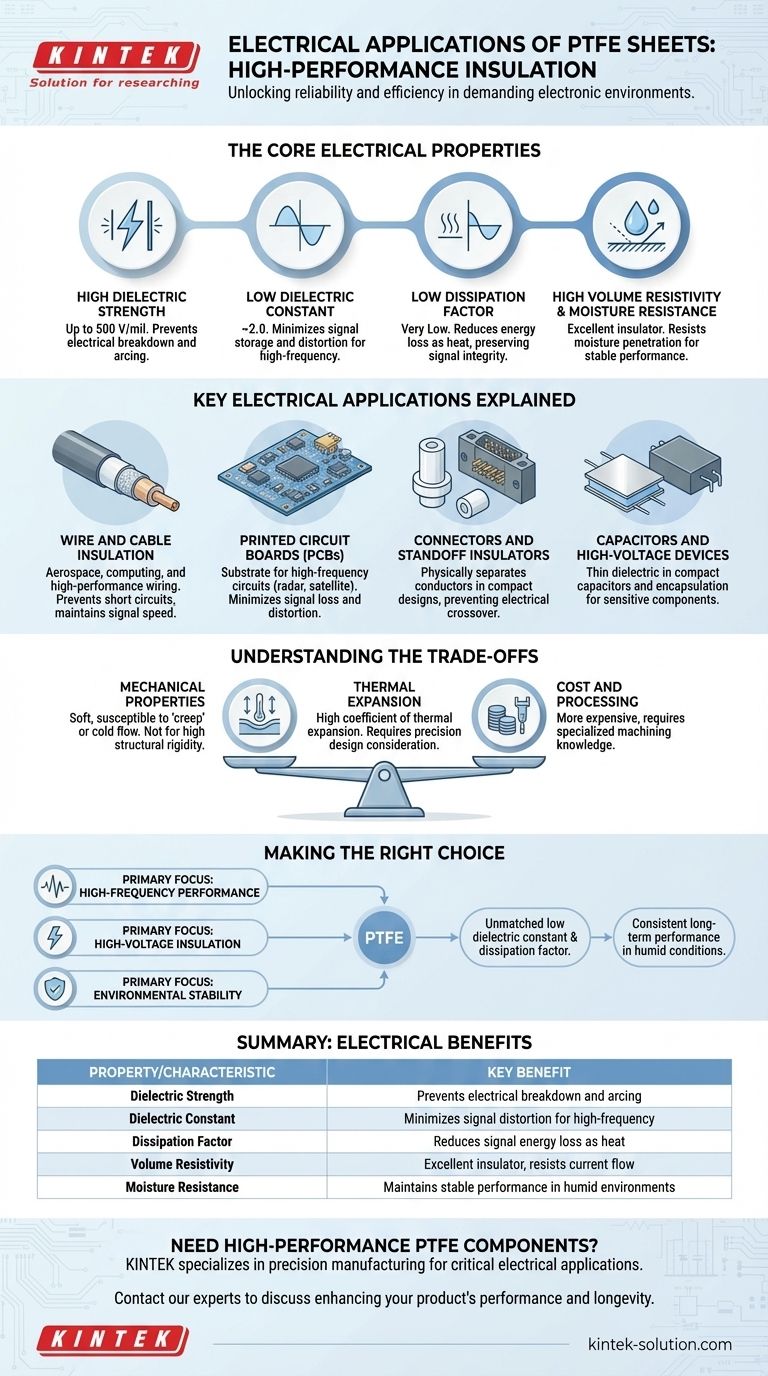

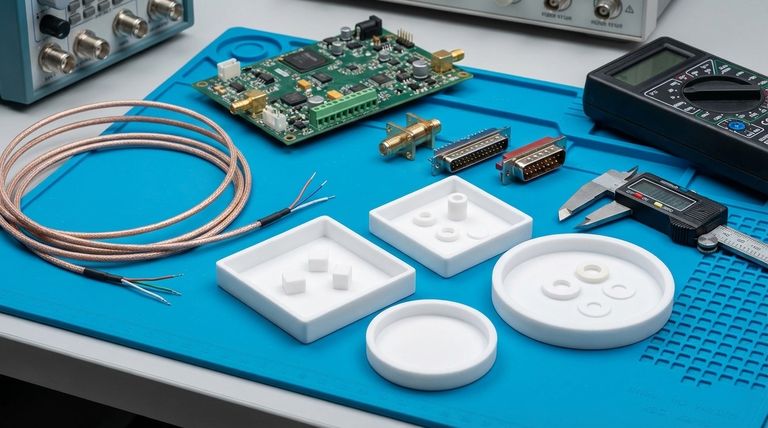

في التطبيقات الكهربائية، تُستخدم ألواح PTFE بشكل أساسي للعزل عالي الأداء في المكونات مثل لوحات الدوائر المطبوعة (PCBs)، والكابلات المحورية، ولفائف الأسلاك، والموصلات عالية الجهد. إن مزيجها الفريد من المقاومة الكهربائية والحرارية والكيميائية يجعلها لا غنى عنها لبيئات الإلكترونيات المتطلبة.
السبب الجوهري لكون PTFE عازلاً كهربائياً فائقاً هو ثابت العزل الكهربائي وعامل التبديد المستقر والمنخفض للغاية. هذا يعني أنه يمنع الانهيار الكهربائي تحت الجهد العالي ويسمح للإشارات عالية التردد بالمرور بأقل قدر من فقدان الطاقة أو تشوه الإشارة.
الخصائص الكهربائية الأساسية لـ PTFE
لفهم سبب اختيار PTFE لتطبيقات معينة، يجب علينا أولاً فحص خصائصه الكهربائية الأساسية. تعمل هذه الخصائص معًا لإنشاء واحدة من أكثر المواد العازلة فعالية المتاحة.
قوة العزل الكهربائي العالية
تقيس قوة العزل الكهربائي قدرة المادة على تحمل مجال كهربائي قوي دون أن تنهار وتوصل الكهرباء.
يُظهر PTFE قوة عزل كهربائي عالية جدًا، قادرة على عزل ما يصل إلى 500 فولت لكل ميل في المقاطع الرقيقة. وهذا يجعله حاجزًا استثنائيًا لمنع القوس الكهربائي بين الموصلات.
ثابت العزل الكهربائي المنخفض
يشير ثابت العزل الكهربائي للمادة إلى مقدار الطاقة الكهربائية التي يمكنها تخزينها. بالنسبة للعزل في الدوائر عالية التردد، كلما كان الرقم أقل كان أفضل.
يُعد ثابت العزل الكهربائي لـ PTFE منخفضًا للغاية (حوالي 2.0) بسبب تركيبه الجزيئي المتماثل. يضمن هذا مرور الإشارات عبره بوضوح دون تخزينها أو تشويهها، وهو أمر بالغ الأهمية لكابلات البيانات عالية السرعة ولوحات الدوائر المطبوعة.
عامل التبديد المنخفض
يقيس عامل التبديد مقدار الطاقة المفقودة (على شكل حرارة) عندما تمر إشارة التيار المتردد عبر المادة.
يتمتع PTFE بعامل تبديد منخفض جدًا، مما يعني أنه فعال للغاية. إنه يهدر القليل جدًا من طاقة الإشارة، مما يمنع تراكم الحرارة ويحافظ على سلامة الإشارة في مكونات مثل الموصلات والمكثفات عالية التردد.
مقاومة الحجم العالية ومقاومة الرطوبة
مقاومة الحجم هي مقياس لمدى مقاومة المادة لتدفق التيار الكهربائي.
PTFE مقاوم ممتاز، ولكن الأهم من ذلك، أنه يقاوم تغلغل الرطوبة أفضل بكثير من البلاستيك مثل النايلون أو PVC. نظرًا لأن الماء يضعف الخصائص العازلة، فإن مقاومة PTFE للرطوبة تضمن بقاء أدائه العالي مستقرًا بمرور الوقت، حتى في البيئات الرطبة.
تطبيقات كهربائية رئيسية مشروحة
تترجم هذه الخصائص الأساسية مباشرة إلى تطبيقات عملية حيث يكون الأداء والموثوقية غير قابلين للتفاوض.
عزل الأسلاك والكابلات
يُستخدم PTFE كغلاف أو طلاء للأسلاك عالية الأداء، خاصة في الكابلات المحورية وأسلاك التوصيل المستخدمة في الطيران والحوسبة. تمنع قوة العزل الكهربائي العالية حدوث دوائر قصر، بينما يحافظ ثابت العزل الكهربائي المنخفض على سرعة الإشارة ووضوحها.
لوحات الدوائر المطبوعة (PCBs)
بالنسبة للدوائر التي تعمل بترددات عالية (على سبيل المثال، في الرادار والاتصالات عبر الأقمار الصناعية)، تعد مادة الركيزة أمرًا بالغ الأهمية. يُستخدم PTFE كأساس للوحات الدوائر المطبوعة لتقليل فقدان الإشارة والتشويه، مما يضمن أداء الدائرة كما هو مصمم.
الموصلات وعوازل الدعم
نظرًا لأنه يمكن تشكيله بسهولة إلى أشكال دقيقة، يُستخدم PTFE لإنشاء فواصل عازلة، وجلب، وتجميعات الموصلات. تفصل هذه المكونات ماديًا العناصر الموصلة، مع الاعتماد على قوة العزل الكهربائي العالية لـ PTFE لمنع التداخل الكهربائي في التصاميم المدمجة.
المكثفات والأجهزة عالية الجهد
في المكثفات، تُستخدم صفائح رقيقة من PTFE لفصل الأسطح الموصلة. إن قدرته على عزل الجهود العالية في شكل رقيق تسمح بإنشاء مكثفات مدمجة وعالية الأداء. كما يتم تشكيله لـ أجهزة التغليف التي تحمي المكونات الحساسة عالية الجهد.
فهم المفاضلات
لا توجد مادة مثالية لكل موقف. في حين أن خصائصه الكهربائية نخبوية، فمن المهم إدراك قيود PTFE لاتخاذ قرار مستنير.
الخصائص الميكانيكية
PTFE مادة ناعمة نسبيًا. على الرغم من متانتها، إلا أنها عرضة لـ "الزحف" أو التدفق البارد، حيث يمكن أن يتشوه المادة بمرور الوقت تحت ضغط مستمر. وهي ليست مناسبة للتطبيقات التي تتطلب صلابة هيكلية عالية بمفردها.
التمدد الحراري
على الرغم من أن PTFE يعمل عبر نطاق واسع جدًا من درجات الحرارة (-190 درجة مئوية إلى +260 درجة مئوية)، إلا أن لديه معامل تمدد حراري مرتفع نسبيًا. هذا يعني أنه يتمدد وينكمش أكثر من المعادن أو السيراميك مع تغيرات درجة الحرارة، وهو ما يجب أخذه في الاعتبار في التصاميم الدقيقة.
التكلفة والمعالجة
PTFE هو بوليمر عالي الأداء وهو بشكل عام أكثر تكلفة من العوازل الشائعة مثل PVC أو البولي إيثيلين. تتطلب معالجته وتشكيله أيضًا معرفة متخصصة للحفاظ على التفاوتات الضيقة دون التسبب في إجهاد للمادة.
اتخاذ الخيار الصحيح لهدفك
سيحدد هدفك المحدد ما إذا كان PTFE هو الخيار الأمثل.
- إذا كان تركيزك الأساسي هو الأداء عالي التردد: PTFE هو الخيار الأفضل للوحات الدوائر المطبوعة، والهوائيات، والكابلات المحورية بسبب ثابت العزل الكهربائي وعامل التبديد المنخفض الذي لا مثيل له.
- إذا كان تركيزك الأساسي هو العزل عالي الجهد: إن قوة العزل الكهربائي الممتازة تجعله حلاً موثوقًا للف الأسلاك، وفواصل الدعم، وتجميعات الموصلات الحيوية.
- إذا كان تركيزك الأساسي هو الاستقرار البيئي: تضمن مقاومة PTFE للرطوبة والمواد الكيميائية أداءً عازلاً ثابتًا وطويل الأمد حيث قد تتدهور المواد الأخرى وتفشل.
في نهاية المطاف، يعد اختيار PTFE قرارًا بإعطاء الأولوية للأداء الكهربائي والموثوقية طويلة الأمد في التطبيقات المتطلبة.
جدول الملخص:
| الخاصية | القيمة / الخاصية | الفائدة الرئيسية للتطبيقات الكهربائية |
|---|---|---|
| قوة العزل الكهربائي | حتى 500 فولت/ميل | يمنع الانهيار الكهربائي والقوس الكهربائي في إعدادات الجهد العالي. |
| ثابت العزل الكهربائي | ~2.0 | يقلل من تشوه الإشارة، مثالي للدوائر عالية التردد. |
| عامل التبديد | منخفض جدًا | يقلل من فقدان طاقة الإشارة على شكل حرارة، ويحافظ على السلامة. |
| مقاومة الحجم | عالية جدًا | عازل ممتاز يقاوم تدفق التيار الكهربائي. |
| مقاومة الرطوبة | ممتازة | يحافظ على أداء ثابت في البيئات الرطبة. |
