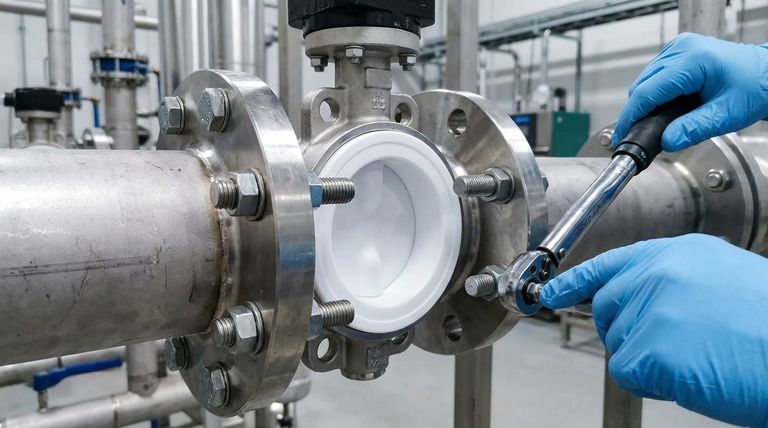

يتم تركيب صمام الفراشة المبطن بـ PTFE بشكل صحيح عن طريق تثبيت جسم الصمام بعناية بين شفتي أنابيب باستخدام مسامير مسمارية ملولبة بالكامل. تعتمد العملية على نمط شد دقيق ومتسلسل لتكوين قوة تثبيت متساوية، مما يضغط على مقعد الـ PTFE لتكوين إغلاق موثوق وخالٍ من التسرب دون إتلاف البطانة.
التحدي الأساسي في تركيب صمام مبطن بـ PTFE ليس مجرد التجميع الميكانيكي؛ بل هو التطبيق الدقيق لقوة التثبيت. يمكن أن يؤدي الشد المفرط إلى سحق مقعد الـ PTFE، في حين أن الضغط غير المتساوي يؤدي إلى التسريبات، مما يبطل الغرض الأساسي من الصمام المتمثل في توفير إغلاق مثالي في البيئات المسببة للتآكل.
مبدأ التركيب: التثبيت الدقيق
صمام الفراشة المبطن بـ PTFE هو صمام من طراز "الرقاقة" (wafer) أو "اللسان" (lug)، مما يعني أنه لا يحتوي على شفة خاصة به. وهو مصمم ليتم وضعه مباشرة بين شفتي أنابيب موجودتين.
فهم آلية الإغلاق
لا يتم إنشاء الختم بواسطة حشية منفصلة. بدلاً من ذلك، يمتد بطانة الـ PTFE فوق أوجه جسم الصمام، ليعمل كسطح إغلاق أساسي مقابل شفتي الأنابيب.
عندما يتم ربط الشفتين معًا، فإنهما تمارسان قوة تثبيت تضغط على وجه الـ PTFE هذا، مما يخلق إغلاقًا فعالاً للغاية ومقاومًا للمواد الكيميائية.
دور المحاذاة
عادةً ما يحتوي جسم الصمام على ثقبين أو أربعة ثقوب تحديد الموقع (آذان). هذه الثقوب ليست لتحمل الحمل ولكنها حاسمة لضمان أن الصمام متمركز تمامًا ومحاذٍ محوريًا مع الأنبوب أثناء التركيب.
تضمن المحاذاة الصحيحة توزيع قوة التثبيت بالتساوي حول وجه الإغلاق الكامل لـ PTFE.

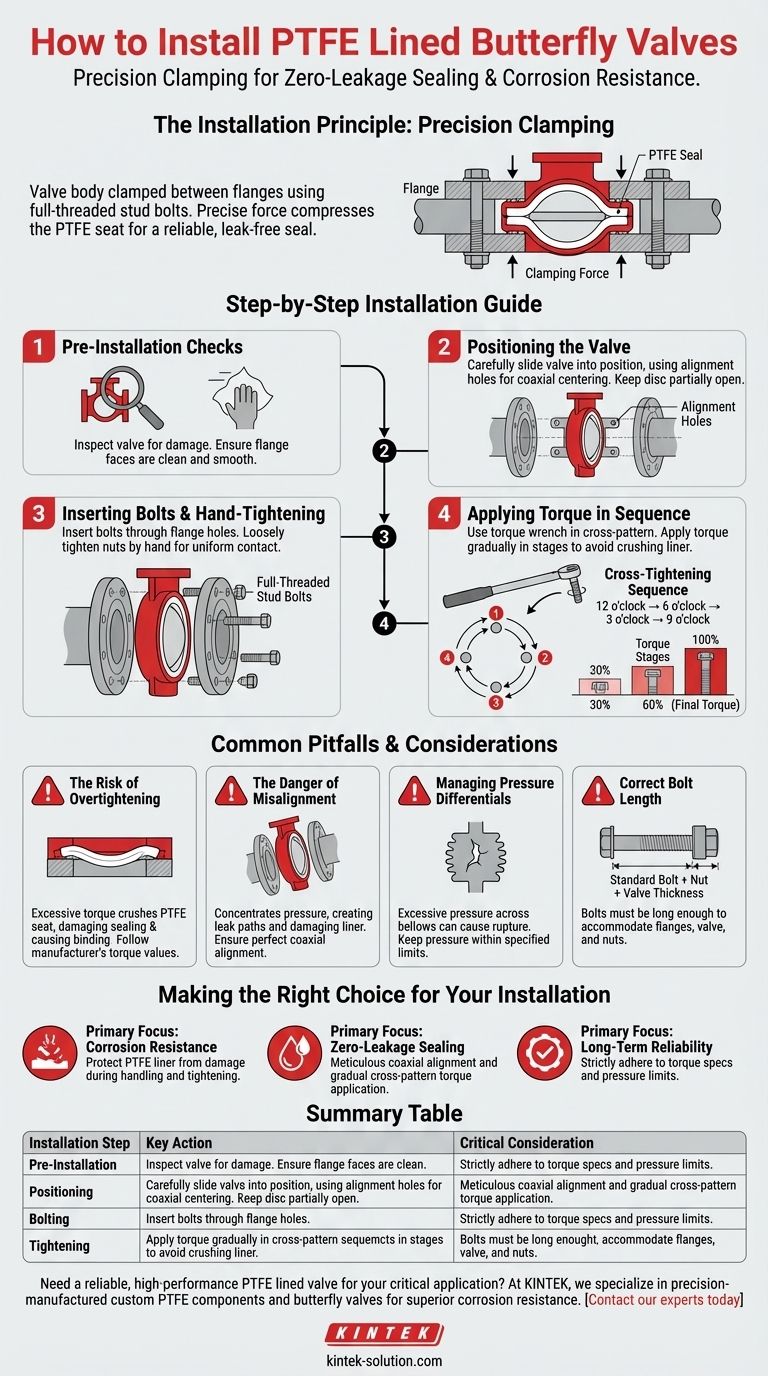

دليل التركيب خطوة بخطوة
يعد اتباع عملية منهجية أمرًا ضروريًا لحماية سلامة الصمام وضمان إغلاق خالٍ من التسرب.
الخطوة 1: فحوصات ما قبل التركيب
قبل البدء، افحص الصمام بحثًا عن أي تلف في بطانة أو مقعد الـ PTFE. تأكد من أن أوجه شفتي الأنابيب نظيفة ومستوية وخالية من أي حطام قد يعرض الإغلاق للخطر.
الخطوة 2: وضع الصمام
افتح الشفتين بعناية بما يكفي فقط لإدخال الصمام في موضعه. استخدم ثقوب المحاذاة الموجودة على جسم الصمام لتوجيهه إلى موضع مركزي بين الشفتين.
تأكد من أن القرص في وضع مفتوح جزئيًا حتى لا يمتد إلى ما وراء وجه جسم الصمام، مما قد يتسبب في تلفه عند تقريب الشفتين.
الخطوة 3: إدخال المسامير والشد اليدوي
أدخل المسامير المسمارية الملولبة بالكامل عبر ثقوب الشفة. قم بربط الصواميل يدويًا بشكل غير محكم حتى تصبح ثابتة، مع التأكد من بقاء الصمام في المنتصف.
تؤدي هذه الخطوة الأولية إلى ملامسة الشفتين لأسطح إغلاق الـ PTFE بشكل موحد دون تطبيق ضغط كبير.
الخطوة 4: تطبيق عزم الدوران بالتسلسل
قم بشد المسامير باستخدام مفتاح عزم الدوران. من الضروري اتباع تسلسل شد متقاطع (على سبيل المثال، الساعة 12، الساعة 6، الساعة 3، الساعة 9) لتطبيق الضغط بالتساوي.
قم بتطبيق عزم الدوران بزيادات تدريجية، عادةً على ثلاث مراحل: 30٪ من عزم الدوران النهائي، ثم 60٪، وأخيرًا 100٪. يمنع هذا سحق البطانة أو تشوهها في منطقة واحدة.
المزالق والاعتبارات الشائعة
تتطلب الخصائص الفريدة لـ PTFE اهتمامًا خاصًا لتجنب أخطاء التركيب الشائعة التي قد تؤدي إلى فشل الصمام.
خطر الشد المفرط
الـ PTFE مادة لينة نسبيًا. سيؤدي عزم الدوران المفرط إلى سحق مقعد وبطانة الـ PTFE، مما يتلف بشكل دائم قدرة الصمام على الإغلاق وقد يتسبب في التصاق القرص. التزم دائمًا بقيم عزم الدوران المحددة من قبل الشركة المصنعة.
خطر سوء المحاذاة
حتى سوء المحاذاة الطفيف يركز الضغط على جانب واحد من الصمام. هذا لا يخلق مسار تسرب محتملاً على الجانب المقابل فحسب، بل يخاطر أيضًا بإتلاف البطانة والقرص عند نقطة الضغط الأعلى.
إدارة فروق الضغط
بالنسبة للصمامات المبطنة بـ PTFE والمغلقة باستخدام منفاخ (bellows)، يمكن أن يؤدي فرق الضغط المفرط عبر الصمام إلى تمزق منفاخ الـ PTFE الحساس. تأكد من بقاء ضغط التشغيل في نظامك ضمن النطاق المسموح به المحدد للصمام.
طول المسمار الصحيح
طول المسامير المسمارية حاسم. يجب أن يكون المسمار طويلاً بما يكفي لاستيعاب سماكة كل من الشفتين، وجسم الصمام، والحلقات، وصامولتين، مع هامش صغير. يتم الحساب الشائع على النحو التالي: طول المسمار القياسي + طول الصمولة + سماكة الصمام.
اتخاذ الخيار الصحيح لعملية التثبيت الخاصة بك
سيحدد هدفك الأساسي مكان تركيز اهتمامك أثناء عملية التثبيت.
- إذا كان تركيزك الأساسي هو مقاومة التآكل: أولويتك الرئيسية هي حماية سلامة بطانة الـ PTFE من الخدوش أو السحق أثناء المناولة والشد.
- إذا كان تركيزك الأساسي هو الإغلاق الخالي من التسرب: الاهتمام الدقيق بالمحاذاة المحورية والتطبيق التدريجي للشد بنمط متقاطع أمر غير قابل للتفاوض.
- إذا كان تركيزك الأساسي هو الموثوقية طويلة الأمد: التزم بدقة بمواصفات عزم الدوران الخاصة بالشركة المصنعة وتأكد من أن ضغوط النظام لا تتجاوز حدود التصميم الخاصة بالصمام.
في نهاية المطاف، التثبيت الناجح هو تثبيت دقيق، حيث تحمي الإجراءات الدقيقة مواد الصمام المتقدمة وتضمن أداءه.
جدول الملخص:
| خطوة التركيب | الإجراء الرئيسي | الاعتبار الحاسم |
|---|---|---|
| ما قبل التركيب | افحص الصمام ونظف الشفتين. | تأكد من عدم وجود تلف في بطانة أو مقعد الـ PTFE. |
| التمركز | ضع الصمام في المنتصف باستخدام ثقوب المحاذاة. | أبقِ القرص مفتوحًا جزئيًا لتجنب التلف. |
| التثبيت بالمسامير | أدخل المسامير المسمارية الملولبة بالكامل. | استخدم طول المسمار الصحيح للتجميع. |
| الشد | اتبع تسلسل الشد المتقاطع باستخدام مفتاح عزم الدوران. | طبق عزم الدوران على مراحل (30٪، 60٪، 100٪) لتجنب سحق الـ PTFE. |
