في تطبيقات الضغط العالي ودرجة الحرارة العالية، نادرًا ما يكون الخيار الأفضل هو حشية PTFE قياسية أو نقية. في حين أن PTFE النقي يتمتع بمقاومة استثنائية لدرجات الحرارة، فإن ميله إلى التشوه تحت الضغط (وهي ظاهرة تُعرف بالزحف) هو ضعفه الحاسم. لذلك، فإن حشيات PTFE المعدلة أو المركبة، مثل الأنواع المحشوة أو الهيكلية، هي دائمًا الحل الأفضل والأكثر موثوقية.
التحدي الأساسي مع PTFE ليس مقاومته لدرجات الحرارة، بل عدم استقراره الميكانيكي تحت الحمل. أفضل خيار للحشية للظروف الصعبة هو الخيار الذي يعزز PTFE لمواجهة ميله الطبيعي للزحف والتدفق البارد، خاصة عند تسخينه.
التحدي: فهم سلوك PTFE تحت الحمل
لاختيار الحشية المناسبة، يجب عليك أولاً فهم الخصائص المتأصلة في بولي تترافلورو إيثيلين (PTFE) وكيفية تفاعلها تحت الضغط.
استقرار حراري وكيميائي استثنائي
يشتهر PTFE بقدرته على تحمل درجات الحرارة القصوى، حيث يعمل بشكل موثوق في الخدمة المستمرة حتى 260 درجة مئوية (500 درجة فهرنهايت) مع نقطة انصهار تبلغ حوالي 327 درجة مئوية (621 درجة فهرنهايت).
كما أن خموله الكيميائي شبه العالمي يجعله الخيار الافتراضي لختم الوسائط العدوانية حيث تتحلل المواد الأخرى بسرعة.
الضعف الحاسم: الزحف والتدفق البارد
القيود الأساسية لـ PTFE النقي (العذري) هو الزحف (Creep)، والمعروف أيضًا باسم التدفق البارد. عند تعرضه لقوة ضغط ثابتة، مثل حمل البرغي في شفة، يتشوه المادة ببطء وتتدفق بعيدًا عن نقطة الضغط.
يؤدي هذا التشوه إلى فقدان عزم دوران البرغي وانخفاض في إجهاد الختم، مما قد يؤدي في النهاية إلى تسرب.
التأثير المشترك للحرارة والضغط
ترفع درجة الحرارة العالية بشكل كبير معدل الزحف. قد تحتفظ الحشية بختمها لعدة أشهر في درجة حرارة الغرفة ولكنها قد تفشل في غضون ساعات أو أيام عند تطبيق نفس الضغط في درجة حرارة مرتفعة.
هذا التأثير المشترك هو السبب الرئيسي لعدم ملاءمة PTFE النقي في كثير من الأحيان لتطبيقات الختم الحرجة ذات الضغط العالي ودرجة الحرارة العالية.
تقييم الأنواع الرئيسية لحشيات PTFE
لقد طور الصناعة عدة أنواع من حشيات PTFE، تم تصميم كل منها إما للاستفادة من نقاط قوتها أو للتخفيف من نقاط ضعفها.
حشيات PTFE القياسية (العذرية)
هذه هي الحشيات المقطوعة من صفيحة صلبة من PTFE نقي وغير محشو.
ميزتها الرئيسية هي أقصى درجات النقاء والمقاومة الكيميائية. ومع ذلك، فإن لديها أسوأ مقاومة للزحف بين جميع الأنواع، مما يجعلها مناسبة بشكل أفضل للتطبيقات منخفضة الضغط أو حيث يكون إعادة الشد المتكرر ممكنًا.
حشيات غلاف PTFE (PTFE Envelope Gaskets)
تتكون هذه الحشيات من مادة حشو ناعمة وقابلة للانضغاط (مثل المطاط أو ألياف خالية من الأسبستوس) مع "غلاف" رقيق وواقي من PTFE في الخارج.
إنها توفر المقاومة الكيميائية لـ PTFE مع الحاجة إلى حمل برغي أقل لإنشاء ختم، وهو أمر مثالي للشفرات الهشة (مثل الفولاذ المبطن بالزجاج). يتم تحديد حدود الضغط ودرجة الحرارة الخاصة بها من خلال المادة الأساسية، وليس فقط PTFE.
حشيات PTFE المحشوة
هذا غالبًا ما يكون الحل الأمثل لخدمة الضغط العالي ودرجة الحرارة العالية. في هذا التصميم، يتم خلط مواد حشو خاملة مثل الزجاج أو الكربون أو السيليكا مع راتنج PTFE قبل تشكيله في صفائح.
تعمل هذه المواد المالئة كعمود فقري ميكانيكي داخل المادة، مما يحسن بشكل كبير مقاومة الزحف والاستقرار الأبعاد تحت الحمل. إنها تسمح للحشية بالحفاظ على الختم تحت ضغوط ودرجات حرارة أعلى بكثير من PTFE العذري.
حشيات PTFE الهيكلية
بالنسبة للظروف الأكثر تطرفًا، توفر الحشيات الهيكلية أعلى مستوى من الأمان. تتميز هذه الحشيات بعنصر ختم PTFE مرتبط ميكانيكيًا أو مُدخل داخل قلب معدني صلب.
يوفر القلب المعدني صلابة ممتازة ومقاومة للانفجار، بينما يوفر PTFE سطح الختم والمقاومة الكيميائية. يوفر هذا التصميم أفضل مقاومة للزحف وسلامة الختم للأنظمة الحرجة وعالية الضغط.
فهم المفاضلات
يتطلب اختيار الحشية المناسبة الموازنة بين الخصائص المتنافسة. لا يوجد حل "أفضل" واحد لكل سيناريو.
النقاء الكيميائي مقابل القوة الميكانيكية
يوفر PTFE العذري أعلى درجة من النقاء، وهو أمر ضروري للتطبيقات الغذائية أو أشباه الموصلات. ومع ذلك، فإن إضافة مواد حشو لتعزيز القوة الميكانيكية يقلل قليلاً من المقاومة الكيميائية الإجمالية ويقدم ملوثات محتملة من الحشو نفسه.
قابلية الختم مقابل مقاومة الزحف
يمكن لحشيات غلاف PTFE أن تغلق بجهد برغي منخفض جدًا، مما يحمي الشفرات الهشة. ومع ذلك، يتطلب PTFE المحشو حمل برغي أعلى لكي يستقر بشكل صحيح ولكنه سيحافظ على إجهاد الختم هذا بفعالية أكبر بمرور الوقت.
التكلفة مقابل الأداء
تزداد التكلفة والتعقيد مع الأداء. PTFE العذري هو الأقل تكلفة، يليه حشيات الغلاف والمحشوة. حشيات PTFE الهيكلية هي الأكثر تكلفة ولكنها توفر أعلى هامش أمان.
اتخاذ الخيار الصحيح لتطبيقك
يجب أن يعتمد قرارك النهائي على المتطلبات المحددة لنظامك - الموازنة بين الضغط ودرجة الحرارة والتوافق الكيميائي وطبيعة الشفرات التي يتم ختمها.
- إذا كان تركيزك الأساسي هو النقاء الكيميائي الشديد عند ضغوط منخفضة: PTFE العذري هو الخيار الصحيح.
- إذا كان تركيزك الأساسي هو ختم الشفرات الهشة (مثل الفولاذ المبطن بالزجاج) عند درجات حرارة معتدلة: غالبًا ما تكون حشية غلاف PTFE هي الحل الأمثل.
- إذا كان تركيزك الأساسي هو توازن بين الضغط العالي ودرجة الحرارة العالية في الخدمة الصناعية العامة: تعتبر حشية PTFE المحشوة (مثل المحشوة بالزجاج أو السيليكا) هي الخيار الأكثر موثوقية وشيوعًا.
- إذا كان تركيزك الأساسي هو أقصى مقاومة للانفجار في الخدمة الحرجة وعالية الضغط: يوفر حشية PTFE الهيكلية ذات الإدراج المعدني أعلى مستوى من الأمان والأداء.
من خلال فهم المفاضلة الأساسية بين المقاومة الكيميائية لـ PTFE وضعفه الميكانيكي، يمكنك اختيار الحشية التي تضمن ختمًا آمنًا ودائمًا لتطبيقك المحدد بثقة.
جدول ملخص:
| نوع الحشية | الأفضل لـ | الميزة الرئيسية | القيود الرئيسية |
|---|---|---|---|
| PTFE القياسي (العذري) | النقاء الكيميائي الشديد، تطبيقات الضغط المنخفض | أقصى مقاومة كيميائية | مقاومة ضعيفة للزحف، عرضة للتدفق البارد |
| حشية غلاف PTFE | الشفرات الهشة (مثل الفولاذ المبطن بالزجاج)، الظروف المعتدلة | يتطلب حمل برغي منخفض، جيد للشفرات الهشة | الأداء محدود بالمادة الأساسية |
| PTFE المحشو (مثل الزجاج، الكربون) | خدمة صناعية عالية الضغط ودرجة الحرارة العالية | مقاومة ممتازة للزحف، استقرار أبعاد | انخفاض طفيف في النقاء الكيميائي |
| PTFE الهيكلي (مع قلب معدني) | الأنظمة الحرجة وعالية الضغط التي تتطلب أقصى درجات الأمان | مقاومة فائقة للانفجار، أعلى مقاومة للزحف | أعلى تكلفة وتعقيد |
هل تحتاج إلى حل حشية PTFE موثوق لتطبيقك الصعب؟
في KINTEK، نحن متخصصون في تصنيع مكونات PTFE عالية الأداء - بما في ذلك الأختام والبطانات والحشيات المخصصة - لقطاعات أشباه الموصلات والطب والمختبرات والصناعة. تضمن خبرتنا في الإنتاج الدقيق والتصنيع المخصص حصولك على حشية توازن بشكل مثالي بين المقاومة الكيميائية واستقرار درجة الحرارة والقوة الميكانيكية لاحتياجاتك المحددة من الضغط العالي ودرجة الحرارة العالية.
دعنا نساعدك في تحقيق ختم آمن ودائم. اتصل بفريق الهندسة لدينا اليوم لمناقشة متطلباتك، بدءًا من النماذج الأولية وحتى الطلبات عالية الحجم.

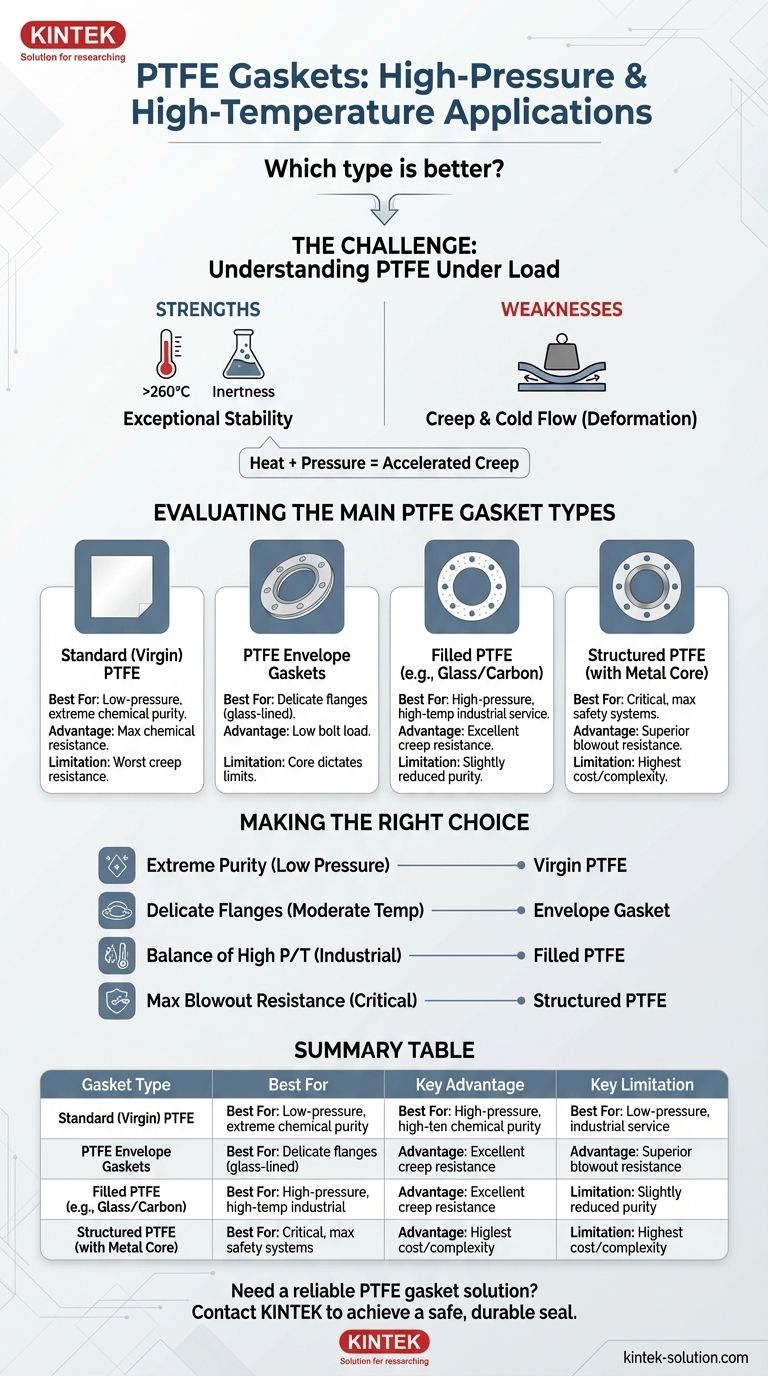

دليل مرئي
