باختصار، تتوفر المحامل المبطنة بـ PTFE في عدة أشكال قياسية: محامل سادة (أكمام)، ومحامل ذات شفة، وحلقات دفع، وشرائط مسطحة. يمكن أن تأتي هذه الأنواع بأحجام مترية أو إمبراطورية وغالبًا ما توفر خيارًا لمادة الدعم، مثل البرونز أو الفولاذ المقاوم للصدأ، لتناسب الظروف البيئية والحمل المختلفة.
يكمن المفتاح في فهم أن "نوع" المحمل المبطن بـ PTFE يتم تحديده من خلال شكله المادي. يحدد هذا الشكل نوع الحركة والحمل المصمم لدعمه - سواء كان دورانيًا، أو خطيًا، أو محوريًا (دفع)، أو مزيجًا.
الوظيفة الأساسية لبطانات PTFE
قبل فحص الأشكال المختلفة، من الضروري فهم سبب استخدام PTFE (بولي تترافلورو إيثيلين) كبطانة. تحدد هذه المادة بشكل أساسي أداء المحمل.
أداء التشحيم الذاتي
الميزة الأساسية لبطانة PTFE هي معامل الاحتكاك المنخفض للغاية. يتيح ذلك حركة سلسة وخالية من الالتصاق دون الحاجة إلى شحم أو زيت خارجي، مما يجعل هذه المحامل مثالية للتطبيقات التي لا تحتاج إلى صيانة.
مقاومة المواد الكيميائية والبيئية
PTFE هو بوليمر خامل للغاية. وهذا يمنحه مقاومة ممتازة لمجموعة واسعة من المواد الكيميائية، مما يجعله مناسبًا للاستخدام في البيئات المسببة للتآكل، ومعدات تجهيز الأغذية، والأجهزة الطبية.
الأشكال الرئيسية للمحامل المبطنة بـ PTFE
تم تصميم كل شكل من أشكال المحامل لحل مشكلة ميكانيكية محددة. يعتمد الاختيار بالكامل على القوى والحركات في تطبيقك.
المحامل السادة (الأكمام)
هذه هي حشوات أسطوانية بسيطة. وهي مصممة لدعم عمود دوار أو متأرجح أو منزلق داخل غلاف. وظيفتها الأساسية هي التعامل مع الأحمال الشعاعية - القوى العمودية على محور العمود.
المحامل ذات الشفة
المحمل ذو الشفة هو في الأساس محمل كم سادة مع حافة، أو شفة، في أحد طرفيه. توفر هذه الشفة سطح دفع، مما يسمح للمحمل بالتعامل مع الأحمال المحورية الخفيفة (القوى الموازية لمحور العمود) بالإضافة إلى الأحمال الشعاعية. إنها ممتازة لمنع العمود من التحرك جانبيًا.
حلقات الدفع
هذه مكونات مسطحة بسيطة على شكل حلقة. غرضها الوحيد هو إدارة الأحمال المحورية (الدفع) بين سطحين دوارين أو متحركين. وهي تعمل كوسادة تآكل منخفضة الاحتكاك، مما يمنع المكونات من الاحتكاك ببعضها البعض.
شرائط المحامل
شرائط PTFE هي قطع مسطحة مستطيلة من مادة المحمل. وهي مصممة ليتم قصها أو تشكيلها من قبل المستخدم لإنشاء مسارات انزلاق خطية مخصصة، أو ألواح تآكل، أو أشكال محامل فريدة غير متوفرة في التنسيقات القياسية.
فهم المفاضلات: مواد الدعم
توفر بطانة PTFE سطح الاحتكاك المنخفض، لكن الدعم المعدني يوفر القوة الهيكلية والاستقرار الأبعادي. يعد اختيار مادة الدعم قرار تصميم حاسمًا.
دعم البرونز
هذا هو الخيار الأكثر شيوعًا والأكثر فعالية من حيث التكلفة. يوفر غلاف البرونز الموصلية الحرارية الجيدة لتبديد الحرارة ويوفر قوة ميكانيكية قوية لمجموعة واسعة من التطبيقات ذات الأغراض العامة.
دعم الفولاذ المقاوم للصدأ
بالنسبة للتطبيقات المعرضة للرطوبة أو المواد الكيميائية القاسية أو إجراءات الغسيل، فإن دعم الفولاذ المقاوم للصدأ هو الخيار الأفضل. إنه يوفر مقاومة تآكل أفضل بكثير من البرونز القياسي، مما يضمن السلامة الهيكلية للمحمل في البيئات الصعبة.
محامل هيكلية متخصصة
إلى جانب مكونات الماكينات الشائعة، توجد أنواع متخصصة للغاية مثل محامل POT-PTFE. هذه تجمعات معقدة تستخدم في مشاريع الهندسة المدنية واسعة النطاق، مثل الجسور، لاستيعاب التمدد الحراري والحركة الهيكلية.
اتخاذ الخيار الصحيح لتطبيقك
يجب أن يكون اختيارك مدفوعًا بالأحمال والحركات المحددة التي يتطلبها تصميمك.
- إذا كان تركيزك الأساسي هو دعم عمود دوار: المحمل السادة (الكم) القياسي هو الحل الأكثر مباشرة لك.
- إذا كان تركيزك الأساسي هو تحديد موقع عمود والتعامل مع الدفع الخفيف: يوفر المحمل ذو الشفة دعمًا شعاعيًا وموقعًا محوريًا في مكون واحد.
- إذا كان تركيزك الأساسي هو إدارة القوى بين سطحين مسطحين دوارين: تم تصميم حلقة الدفع خصيصًا لسيناريو الحمل المحوري هذا.
- إذا كان تركيزك الأساسي هو إنشاء دليل خطي مخصص أو سطح تآكل: توفر شرائط PTFE المرونة اللازمة لبناء حل مصمم خصيصًا لاحتياجاتك الدقيقة.
في النهاية، يتعلق اختيار المحمل المبطن بـ PTFE المناسب بمطابقة هندسة المكون مع القوى المؤثرة في تصميمك.
جدول ملخص:
| نوع المحمل | الوظيفة الأساسية | مثالي لـ |
|---|---|---|
| سادة (كم) | يدعم الأحمال الشعاعية (أعمدة دوارة/منزلقة) | دوران أو تذبذب العمود للأغراض العامة |
| ذو شفة | يتعامل مع الأحمال الشعاعية والمحورية الخفيفة؛ يحدد موقع العمود | التطبيقات التي تتطلب مقاومة الدفع |
| حلقات الدفع | يدير الأحمال المحورية (الدفع) بين الأسطح | منع الحركة المحورية في التجميعات |
| شرائط المحامل | مسارات انزلاق خطية مخصصة، ألواح تآكل، أشكال فريدة | أسطح احتكاك منخفضة مخصصة أو ذاتية التركيب |
هل تعاني من الاحتكاك أو التآكل أو الصيانة في تصميمك؟ تتخصص KINTEK في تصنيع مكونات PTFE عالية الأداء، بما في ذلك المحامل المبطنة بـ PTFE المخصصة لقطاعات أشباه الموصلات، والطب، والمختبرات، والصناعة. نحن نعطي الأولوية للدقة ونقدم تصنيعًا مخصصًا من النماذج الأولية إلى الطلبات عالية الحجم.
اتصل بخبرائنا اليوم لمناقشة متطلبات المحمل المحددة واكتشاف حل لا يحتاج إلى صيانة.

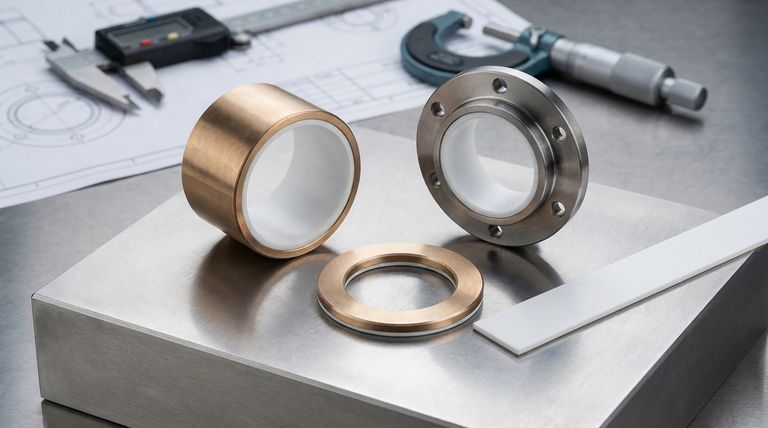

دليل مرئي
