ما هو نوع الآلات التي لا غنى عنها لتشغيل الأشكال الهندسية المعقدة في مادة Ptfe؟ أنظمة Cnc متعددة المحاور الأساسية

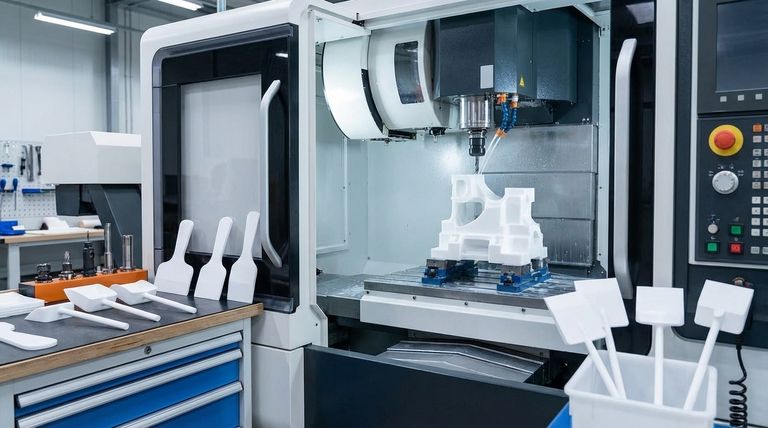

لتشغيل الأشكال الهندسية المعقدة في مادة PTFE، فإن الآلات التي لا غنى عنها هي أنظمة CNC (التحكم الرقمي الحاسوبي) متعددة المحاور (3 و 4 و 5 محاور). تعتبر هذه المنصات ضرورية لأنها تستطيع معالجة أداة القطع وقطعة العمل على محاور متعددة في وقت واحد، مما يتيح إنشاء ميزات معقدة دون إعادة تحديد موضع الجزء، وهو أمر بالغ الأهمية للحفاظ على الدقة.

لا يعتمد النجاح في تشغيل مكونات PTFE المعقدة فقط على الآلة نفسها. يتطلب الأمر نظامًا كاملاً: آلة CNC دقيقة متعددة المحاور، وأدوات حادة للغاية ذات هندسة محددة، ورقابة صارمة على معلمات القطع لإدارة ميل المادة الفريد للتشوه والتمدد مع الحرارة.

ما هو نوع الآلات التي لا غنى عنها لتشغيل الأشكال الهندسية المعقدة في مادة PTFE؟ أنظمة CNC متعددة المحاور الأساسية

الأساس: لماذا تعتبر CNC متعددة المحاور ضرورية

بولي تترافلورو إيثيلين (PTFE) هو مادة لينة ومرنة بشكل سيئ وعرضة للتشوه تحت الضغط. عندما تصبح الأشكال الهندسية معقدة، تتضاعف التحديات. تعد آلات CNC متعددة المحاور الحل النهائي لهذه التحديات.

القضاء على أخطاء إعادة التثبيت

في كل مرة يتم فيها فك تثبيت الجزء وإعادة وضعه يدويًا لتشغيل وجه جديد، يزداد خطر حدوث خطأ في الأبعاد بشكل كبير.

يمكن للآلات متعددة المحاور تدوير الجزء أو إمالته، مما يسمح بالوصول إلى خمسة أو حتى ستة جوانب من المكون في إعداد واحد. يعد التشغيل في إعداد واحد هذا هو المفتاح لتحقيق تفاوتات ضيقة على الأجزاء المعقدة.

تحقيق المحيطات والزوايا المعقدة

من المستحيل تقريبًا إنتاج ميزات مثل الأسطح المنحنية والثقوب المائلة والتجاويف السفلية بدقة على آلات أبسط.

توفر آلة CNC ذات الخمسة محاور مرونة مسار الأداة اللازمة لتتبع هذه المحيطات المعقدة بسلاسة ودقة، مما يضمن جودة سطح عالية ودقة في الأبعاد.

ضمان التكرارية والدقة

تقوم أنظمة التحكم CNC بتنفيذ التعليمات المبرمجة بدقة استثنائية. بالنسبة لمادة حساسة مثل PTFE، يعد هذا التحكم الآلي حيويًا للحفاظ على قوى وسرعات قطع متسقة، مما يمنع إجهاد المادة وتشوهها عبر أجزاء متعددة.

ما وراء الآلة: الدور الحاسم للأدوات

اختيار الآلة المناسبة هو الخطوة الأولى فقط. الواجهة بين الآلة والمادة - أداة القطع - لا تقل أهمية لتحقيق نتيجة ناجحة.

اختيار المادة: الكربيد والفولاذ عالي السرعة

تعتبر أدوات الكربيد غير المطلية الخيار الموصى به بشدة لتشغيل مادة PTFE. إن قدرتها على الاحتفاظ بحافة حادة للغاية تقلل من قوى القطع وتقلل الاحتكاك.

تعتبر أدوات الفولاذ عالي السرعة (HSS) والأدوات المطلية بالستلايت قابلة للتطبيق أيضًا، بشرط الحفاظ عليها بحافة مصقولة وحادة كالسكين.

أهمية الحدة القصوى

الأدوات الباهتة لا تقطع مادة PTFE؛ بل تدفعها وتتمزقها. يؤدي هذا إلى تكوين نتوءات، وإدخال إجهاد في المادة، ويؤدي إلى ضعف جودة السطح وعدم استقرار الأبعاد.

يجب أن تكون الأدوات مخصصة لتشغيل مادة PTFE ويجب إعادة شحذها بانتظام للحفاظ على حافة قطع نقية.

هندسة الأداة: زوايا الجرف والأخاديد

الأدوات ذات زاوية الجرف العلوية الموجبة (عادةً 0-15 درجة) مثالية. تخلق هذه الهندسة إجراء قص يزيل المادة بنظافة بدلاً من كشطها، مما يقلل بشكل كبير من ضغط القطع.

يساعد استخدام أدوات ذات أخدود واحد أو مزدوج على توفير مساحة كافية لإخلاء الرقائق، مما يمنع تراكم الحرارة.

لماذا تُفضل الأدوات غير المطلية

يمكن للطلاءات مثل نيتريد التيتانيوم (TiN) أن تزيد من معامل الاحتكاك عند تشغيل البوليمرات اللينة مثل PTFE.

الأدوات غير المطلية والمصقولة للغاية متفوقة لأنها تقلل من حرارة الاحتكاك، وهو السبب الرئيسي للتمدد الحراري وما يترتب عليه من التواء في الجزء.

فهم المفاضلات والمزالق

يتطلب التشغيل الناجح لمادة PTFE فهمًا عميقًا لقيودها. تجاهل هذه العوامل سيؤدي إلى فشل الأجزاء، حتى مع أفضل المعدات.

مشكلة تشوه المادة

إن انخفاض صلابة مادة PTFE يعني أنها ستنثني أو تنضغط بسهولة تحت ضغط إما من أداة القطع أو تجهيزة التثبيت.

يتطلب هذا قوى قطع دنيا (يتم تحقيقها بأدوات حادة) وحلول تثبيت عمل متخصصة.

إدارة الحرارة والتمدد الحراري

يتمتع PTFE بمعدل تمدد حراري عالٍ جدًا. حتى كمية صغيرة من الحرارة المتولدة أثناء القطع يمكن أن تتسبب في تمدد المادة، مما يؤدي إلى إفساد الأبعاد. بمجرد أن يبرد الجزء، سينكمش وقد لا يعود ضمن التفاوتات.

هذا يجعل التحكم في سرعات وتغذيات القطع (عادةً 200-500 م/دقيقة و 0.1-0.5 مم/دورة) أمرًا بالغ الأهمية على الإطلاق.

الحاجة إلى تثبيت عمل آمن ولطيف

ستؤدي فكوك التثبيت القياسية إلى سحق أو تشويه جزء PTFE. يجب عليك استخدام طرق توزع ضغط التثبيت بالتساوي ولطف.

تشمل الحلول الفعالة تجهيزات التفريغ (الشفط)، أو أنظمة الكوليت، أو الفكوك اللينة المخصصة التي يتم تشغيلها لتناسب شكل الجزء.

اتخاذ الخيار الصحيح لتطبيقك

ستحدد أهدافك المحددة التكوين الدقيق الذي تحتاجه.

إذا كان تركيزك الأساسي هو الدقة المطلقة على الأجزاء متعددة الأوجه: فإن آلة CNC ذات الخمسة محاور أمر لا بد منه للقضاء على أخطاء إعادة التثبيت وإنشاء محيطات معقدة في عملية واحدة.
إذا كان تركيزك الأساسي هو تقليل إجهاد المادة: امنح الأولوية للأدوات الكربيدية غير المطلية والحادة كالسكين ذات زاوية الجرف الموجبة العالية، وقم بالتحكم بدقة في سرعاتك وتغذياتك لمنع تراكم الحرارة.
إذا كان تركيزك الأساسي هو منع تشوه الجزء: استثمر في حل تثبيت عمل مناسب، مثل ظرف شفط أو فكوك لينة مخصصة، قبل أن تبدأ أي قطع.

في نهاية المطاف، يتمثل إتقان تشغيل PTFE المعقد في التحكم في كل متغير لاستيعاب الطبيعة الحساسة للمادة.

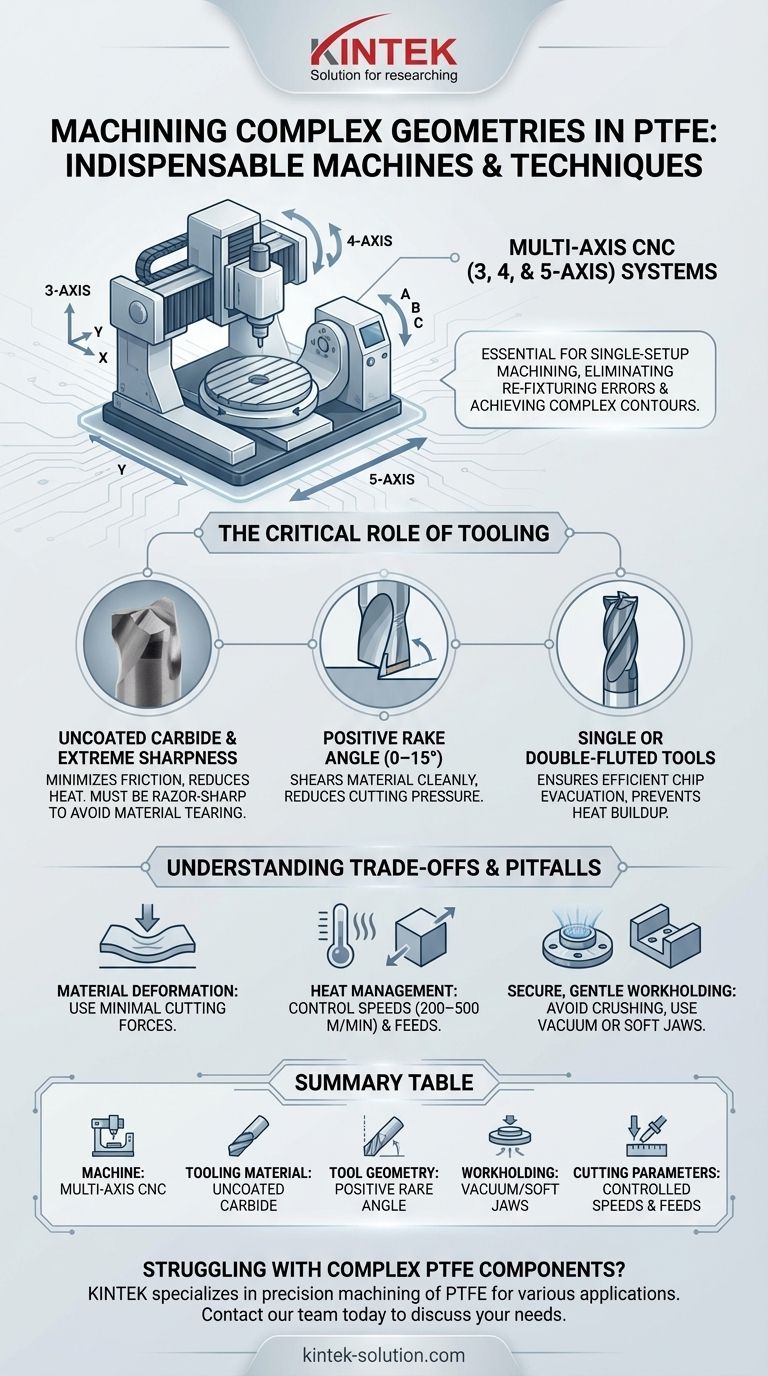

جدول ملخص:

العامل الرئيسي	المتطلب الأساسي	الغرض
نوع الآلة	CNC متعدد المحاور (3، 4، 5 محاور)	التشغيل في إعداد واحد للمحيطات والزوايا المعقدة
مادة الأدوات	أدوات كربيد غير مطلية	تحافظ على الحدة، وتقلل الاحتكاك والحرارة
هندسة الأداة	زاوية جرف موجبة (0-15 درجة)	تقطع المادة بنظافة، وتقلل ضغط القطع
تثبيت العمل	تجهيزات التفريغ / الفكوك اللينة المخصصة	توزع ضغط التثبيت، وتمنع التشوه
معلمات القطع	سرعات (200-500 م/دقيقة) وتغذيات مُتحكم بها	تدير تراكم الحرارة والتمدد الحراري
