الفرق الجوهري في تصميم الأخاديد لحلقات الختم المصنوعة من PTFE مقارنة بحلقات الختم المطاطية القياسية يرجع إلى خاصية واحدة حاسمة: مادة PTFE صلبة، وليست مرنة. على عكس المطاط، لا يتمدد PTFE (بولي تترافلورو إيثيلين) ولديه "ذاكرة" ضعيفة جدًا، مما يعني أن تصميم الأخدود يجب أن يعطي الأولوية لسهولة التركيب ودرجة ضغط أقل وأكثر دقة.
التحدي الأساسي مع حلقات الختم المصنوعة من PTFE هو افتقارها إلى المرونة. لذلك، يجب أن يستوعب تصميم الأخدود حلقة ختم لا يمكن تمديدها في مكانها وتتطلب ضغطًا محددًا ومحدودًا لتشكيل إحكام غلق موثوق دون أن تتشوه بشكل دائم.
التحدي الأساسي: الختم البلاستيكي مقابل الختم المرن
لتصميم أخدود فعال، يجب عليك أولاً فهم سلوك المادة. تعمل حلقة الختم المطاطية كزنبرك، بينما تعمل حلقة الختم المصنوعة من PTFE كجسم صلب ناعم قابل للتشوه.
سلوك المادة المرنة (الزنبرك)
يتم تمديد حلقة الختم المطاطية القياسية أو ضغطها أثناء التركيب. إنها تدفع باستمرار ضد جدران الأخدود، وتحافظ على الإغلاق حتى مع وجود عيوب طفيفة أو تقلبات في الضغط. هذا هو الختم المرن.
سلوك PTFE (المادة الصلبة المتدفقة)
لا يمتلك PTFE خاصية "الارتداد" هذه. عند ضغطه، يميل إلى "التدفق البارد" أو التشوه الدائم بدلاً من الارتداد. هدفك التصميمي هو استخدام ضغط النظام لتنشيط الختم، وإجبار PTFE على الدخول في فجوات التخليص. هذا أقرب إلى الختم البلاستيكي.
المبادئ الأساسية لتصميم أخدود حلقة الختم المصنوعة من PTFE
نظرًا لأنه لا يمكنك الاعتماد على مرونة المادة، يصبح التصميم الميكانيكي للأخدود أكثر أهمية لضمان إحكام غلق مانع للتسرب.
إعطاء الأولوية للهندسات القابلة للوصول للأخدود
الاعتبار الأهم هو كيفية تركيب حلقة الختم. نظرًا لأنه لا يمكن تمديدها، فإن الأخاديد المغلقة تمثل مشكلة كبيرة.
تعتبر أختام الوجه، مثل تلك الموجودة في وصلات الشفاه أو على الأغطية، هي التطبيق المثالي. تسمح هذه الأختام بوضع حلقة الختم مباشرة دون أي تمدد أو معالجة صعبة.
الحد من الاستخدام في الأخاديد الداخلية المغلقة
تجنب التصميمات التي يجب فيها تمديد حلقة الختم فوق مكبس وتثبيتها في أخدود داخلي. هذه العملية من المرجح أن تتلف أو تشوه بشكل دائم حلقة ختم PTFE الصلبة، مما يؤدي إلى فشل الختم الفوري.
تحديد ضغط أقل ودقيق
في حين أنه يمكن ضغط حلقة الختم المطاطية النموذجية بنسبة 15-30٪ من مقطعها العرضي، يتطلب PTFE لمسة أخف بكثير.
استهدف ضغطًا للمقطع العرضي يتراوح بين 10-15٪. أي زيادة تخاطر بإحداث تدفق بارد مفرط، مما يقلل بشكل دائم من قدرة حلقة الختم على الإغلاق. وأي نقص قد لا يوفر قوة كافية للختم الأولي.
مطابقة أبعاد حلقة الختم والأخدود بدقة
لا يمكنك الاعتماد على تمدد المادة للتعويض عن الاختلافات البعدية الطفيفة. يجب أن يتوافق القطر الداخلي أو الخارجي لحلقة الختم تمامًا مع الأبعاد الاسمية للقالب الذي ستقع فيه.
تضمن هذه الدقة دعم حلقة الختم بشكل صحيح وتطبيق الضغط بالتساوي عبر مقطعها العرضي.
فهم المفاضلات
يوفر استخدام PTFE مقاومة كيميائية وحرارية استثنائية، ولكن هذا الأداء يأتي مع قيود ميكانيكية كبيرة يجب احترامها في التصميم.
المجموعة الدائمة والتدفق البارد
المفاضلة الأساسية هي ميل PTFE لأخذ مجموعة دائمة. إذا تم تفكيك المفصل، فعادةً لا يمكن إعادة استخدام حلقة الختم المصنوعة من PTFE. لقد تكيفت مع شكل الأخدود وفقدت أي قدرة على إعادة الإغلاق.
حساسية التركيب
صلابة PTFE تجعلها غير متسامحة. إجبار حلقة ختم في أخدود سيئ التصميم أو غير متاح من المحتمل أن ينشئ شقًا صغيرًا أو خدشًا أو نقطة إجهاد. غالبًا ما تكون منطقة الضرر الصغيرة هذه هي الموقع الدقيق الذي سيبدأ منه التسرب تحت الضغط.
التمدد الحراري العالي
يتمدد PTFE وينكمش مع تغيرات درجة الحرارة أكثر بكثير من معظم المعادن. يجب أن يأخذ تصميم الأخدود هذا في الاعتبار من خلال توفير حجم كافٍ لاستيعاب نمو حلقة الختم في درجات الحرارة العالية دون أن تبرز.
اتخاذ القرار الصحيح لتطبيقك
يجب أن يملي نوع الختم الذي تقوم بإنشائه استراتيجية التصميم الخاصة بك.
- إذا كان تركيزك الأساسي هو ختم وجه ثابت: هذه هي حالة الاستخدام المثالية. صمم أخدودًا مستطيلاً بسيطًا أو على شكل ذيل حمامة يسمح بالتركيب المباشر ويوفر ضغطًا للمقطع العرضي بنسبة 10-15٪.
- إذا كان تركيزك الأساسي هو ختم ديناميكي: غالبًا ما تكون حلقة الختم PTFE القياسية خيارًا سيئًا. فكر في ختم PTFE منشط بنابض، والذي يشتمل على زنبرك معدني لتوفير "الذاكرة" الميكانيكية التي تفتقر إليها مادة PTFE.
- إذا كان تركيزك الأساسي هو تحديث أخدود موجود: هذا ينطوي على مخاطر عالية. بدلاً من إجبار حلقة ختم PTFE بالحجم القياسي، استفد من حقيقة أن PTFE سهل التشغيل لإنشاء حلقة ختم ذات حجم مخصص تتطابق تمامًا مع أبعاد القالب الموجودة.
في نهاية المطاف، يتم تحقيق الإغلاق الموثوق به لحلقة الختم المصنوعة من PTFE من خلال استيعاب صلابة المادة في تصميمك الميكانيكي.
جدول الملخص:
| مبدأ التصميم | الاعتبار الرئيسي لـ PTFE |
|---|---|
| هندسة الأخدود | إعطاء الأولوية لأختام الوجه التي يمكن الوصول إليها؛ تجنب الأخاديد الداخلية المغلقة. |
| الضغط (٪) | الحد من 10-15٪ من المقطع العرضي لمنع التدفق البارد الدائم. |
| الملاءمة البعدية | يجب أن تتطابق أبعاد حلقة الختم والأخدود تمامًا؛ لا يوجد تعويض للتمدد. |
| المفاضلة الأساسية | عرضة للمجموعة الدائمة؛ لا يمكن إعادة استخدامها بشكل عام بعد التفكيك. |
هل تحتاج إلى ختم PTFE دقيق لتطبيق متطلب؟
يتطلب تصميم ختم موثوق به باستخدام PTFE الصلب معرفة متخصصة وتصنيعًا دقيقًا. تتخصص KINTEK في التصنيع المخصص لمكونات PTFE عالية الأداء - بما في ذلك حلقات الختم والأختام والبطانات وأدوات المختبر - لقطاعات أشباه الموصلات والطب والمختبرات والصناعة.
نحن نضمن تصنيع ختم PTFE الخاص بك بالأبعاد الدقيقة التي يتطلبها تصميم الأخدود الخاص بك، من النموذج الأولي إلى الإنتاج بكميات كبيرة.
اتصل بـ KINTEK اليوم لمناقشة متطلباتك المحددة والحصول على عرض أسعار لحل الإغلاق المصمم للأداء.

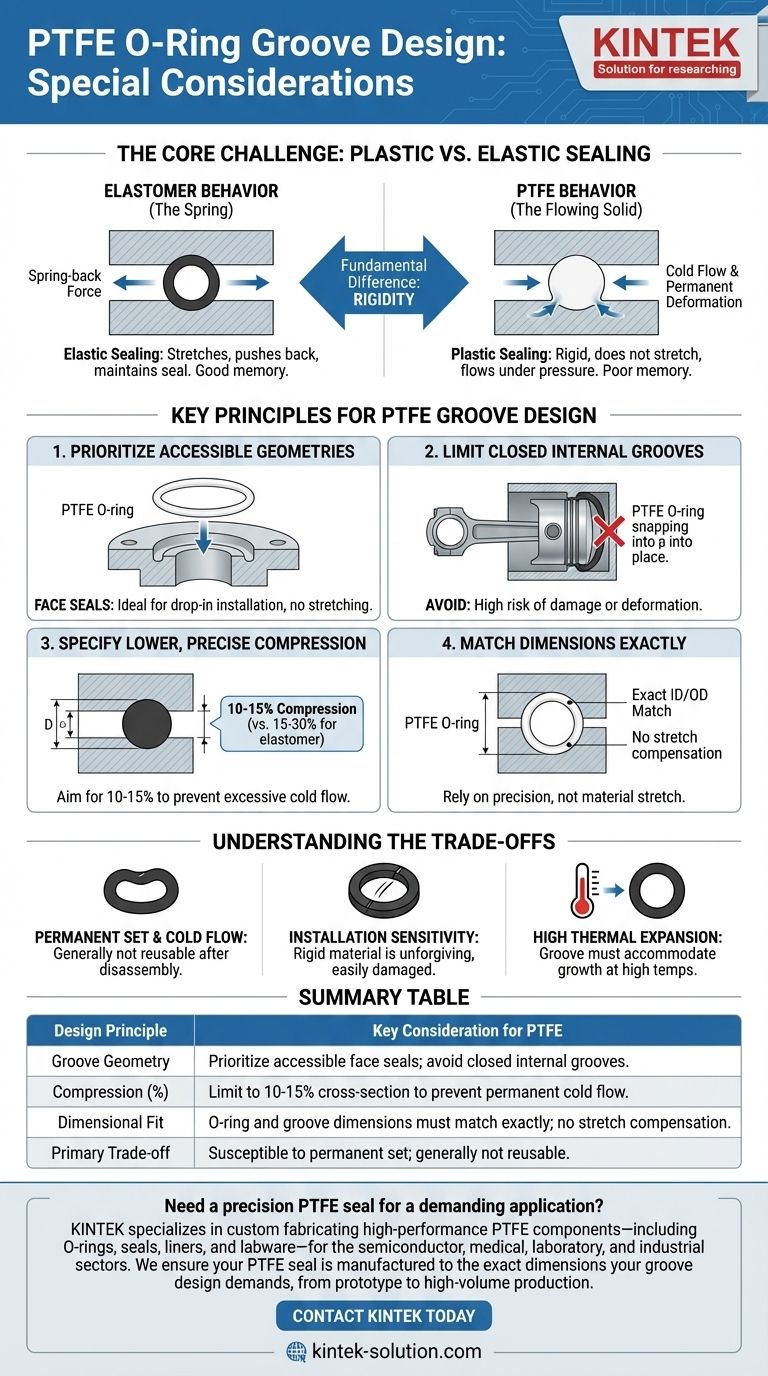

دليل مرئي
