تتراوح سماكة الجدار للتغليف بـ PTFE (FEP/PFA) على حلقة O عادةً بين 0.010 و 0.045 بوصة (حوالي 0.25 مم إلى 1.14 مم). هذه السماكة ليست قيمة واحدة بل تختلف اعتمادًا على قطر المقطع العرضي لحلقة O نفسها، حيث تتطلب حلقات O الأكبر غلافًا أكثر سمكًا لضمان تغطية كاملة ومتينة.
حلقة O المغلفة هي مانع تسرب مركب يجمع بين المقاومة الكيميائية الفائقة للغلاف الخارجي الصلب من PTFE ومرونة وذاكرة اللب المرن الداخلي. سماكة هذا الغلاف هي العامل الحاسم الذي يوازن بين عدم نفاذية المواد الكيميائية والأداء الميكانيكي اللازم لختم موثوق.
فهم المكونات
تم تصميم حلقة O المغلفة بـ PTFE لحل مشكلة محددة: إنشاء ختم يمكنه تحمل المواد الكيميائية القاسية مع الحفاظ على مرونة كافية ليعمل بفعالية. يتم تحقيق ذلك من خلال بناء من جزأين.
اللب الداخلي: مصدر المرونة
يتكون لب حلقة O من مادة مرنة تقليدية. يوفر هذا اللب المرونة و "الارتداد" (مقاومة مجموعة الضغط) اللازمين لحلقة O لإنشاء والحفاظ على ختم محكم.
المادتان الأكثر شيوعًا للّب هما:
- Viton™ (FKM): يتم اختياره لمقاومته الممتازة لدرجات الحرارة العالية ومجموعة واسعة من المواد الكيميائية.
- السيليكون (VMQ): يتم اختياره لنطاق درجات الحرارة الأوسع، خاصة لمرونة درجات الحرارة المنخفضة.
الغلاف الخارجي: الدرع الكيميائي
يتم تغليف اللب بالكامل بغلاف سلس من راتنج PTFE، وعادة ما يكون FEP (إيثيلين البروبيلين المفلور) أو PFA (بيرفلورو ألكوكسي). هذه الطبقة الخارجية هي التي تتلامس مع وسائط التطبيق.
يوفر هذا التغليف الخمول الكيميائي شبه العالمي الذي يشتهر به PTFE، مما يحمي اللب المرن الأكثر عرضة للتلف من السوائل والغازات العدوانية.
الدور الحاسم لسماكة الجدار
النطاق المحدد من 0.010 إلى 0.045 بوصة يرتبط ارتباطًا مباشرًا بالحجم الإجمالي لحلقة O. ستحتوي حلقة O الصغيرة الرقيقة على تغليف في الطرف الأدنى من هذا النطاق، في حين أن حلقة O الكبيرة ذات المقطع العرضي السميك ستتطلب جدارًا أثقل.
التأثير على المتانة
يوفر الغلاف الأكثر سمكًا حاجزًا أكثر قوة ضد التآكل الكيميائي والتآكل المادي. في البيئات شديدة التآكل أو التطبيقات عالية الضغط، غالبًا ما يُفضل الجدار الأكثر سمكًا لتحقيق الموثوقية على المدى الطويل.
التأثير على المرونة
الغلاف الخارجي PTFE صلب بطبيعته أكثر من اللب المرن. يزيد الجدار الأكثر سمكًا من هذه الصلابة، مما قد يجعل حلقة O أصعب في التركيب وقد يتطلب قوة أكبر لتحقيق ختم مناسب. بالنسبة للتطبيقات التي تتطلب مرونة أكبر، فإن الجدار الأرق هو الأنسب.
المزالق الشائعة التي يجب تجنبها
يعد فهم التمييز بين حلقة O المغلفة وخيارات الختم الأخرى أمرًا بالغ الأهمية لمنع فشل التطبيق.
حلقات O المغلفة مقابل المطلية
هذان الاثنان ليسا متماثلين. تحتوي حلقة O المطلية بـ PTFE على طبقة رقيقة جدًا من PTFE مطبقة على السطح، تشبه تقريبًا مادة تشحيم.
يمكن أن تتشقق هذه الطبقة أو تتآكل بسهولة، خاصة في التطبيقات الديناميكية. يوفر الطلاء تشحيمًا مؤقتًا ولكنه لا يوفر الحاجز الكيميائي القوي للتغليف الحقيقي. بمجرد فشل الطلاء، يصبح اللب مكشوفًا بالكامل.
قيود مجموعة الضغط
في حين أن اللب المرن يوفر مقاومة جيدة لمجموعة الضغط، يمكن تشويه الغلاف الخارجي PTFE بشكل دائم (تجعد) إذا تم ضغطه بشكل مفرط. هذا هو السبب الرئيسي وراء التوصية بهذه الأختام للتطبيقات الثابتة بدلاً من التطبيقات الديناميكية.
اتخاذ الخيار الصحيح لهدفك
يتطلب اختيار التغليف المناسب الموازنة بين الاحتياجات الكيميائية والقيود الميكانيكية.
- إذا كان تركيزك الأساسي هو أقصى مقاومة كيميائية: اختر حلقة O مغلفة بسماكة جدار في الطرف الأعلى من الطيف المناسب للمقطع العرضي لحلقة O الخاصة بك.
- إذا كان تركيزك الأساسي هو الختم في تجميع منخفض الضغط أو حساس: تأكد من أن سماكة الجدار ليست مفرطة، حيث أن الختم الأكثر مرونة سيؤدي بشكل أفضل بقوة ضغط أقل.
- إذا كان تركيزك الأساسي هو منع تلوث العملية: تعتبر حلقة O المغلفة بسلاسة خيارًا ممتازًا، لأنها تقضي على خطر التقشر المرتبط بالطلاءات البسيطة من PTFE.
في النهاية، يعد اختيار حلقة O المغلفة قرارًا استراتيجيًا لمنع فشل الختم في البيئات التي لا تستطيع المواد المرنة القياسية البقاء فيها.
جدول الملخص:
| العامل | جدار رقيق (~0.010 بوصة) | جدار سميك (~0.045 بوصة) |
|---|---|---|
| المقاومة الكيميائية | جيدة | ممتازة / قوية |
| المرونة | عالية (سهولة التركيب) | أقل (أكثر صلابة) |
| المتانة | قياسية | عالية (مقاومة للتآكل) |
| الأفضل لـ | التجميعات منخفضة الضغط والحساسة | البيئات شديدة التآكل أو عالية الضغط |
هل تحتاج إلى ختم موثوق للظروف القاسية؟
حلقات O المغلفة بـ PTFE هي مكون دقيق، وسماكة الجدار الصحيحة حاسمة لنجاح تطبيقك. في KINTEK، نحن متخصصون في تصنيع مكونات PTFE عالية الأداء، بما في ذلك حلقات O المغلفة المخصصة لقطاعات أشباه الموصلات والطب والمختبرات والصناعة.
نحن نضمن الإنتاج الدقيق ونقدم تصنيعًا مخصصًا بدءًا من النماذج الأولية وحتى الطلبات عالية الحجم، مما يضمن توازنًا مثاليًا بين المقاومة الكيميائية والأداء الميكانيكي لاحتياجاتك المحددة.
دع خبرائنا يساعدونك في اختيار الختم الأمثل. اتصل بـ KINTEK اليوم لمناقشة متطلباتك والحصول على عرض أسعار!

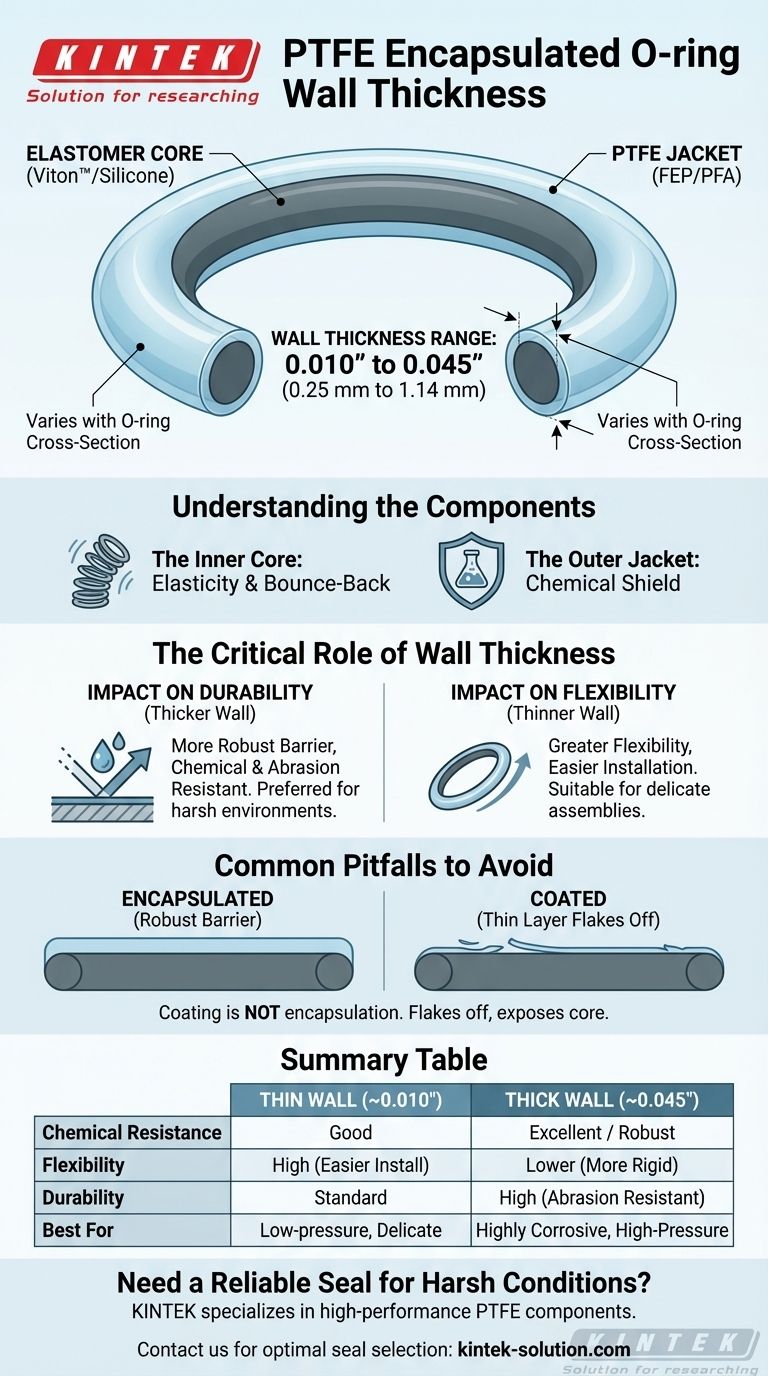

دليل مرئي
