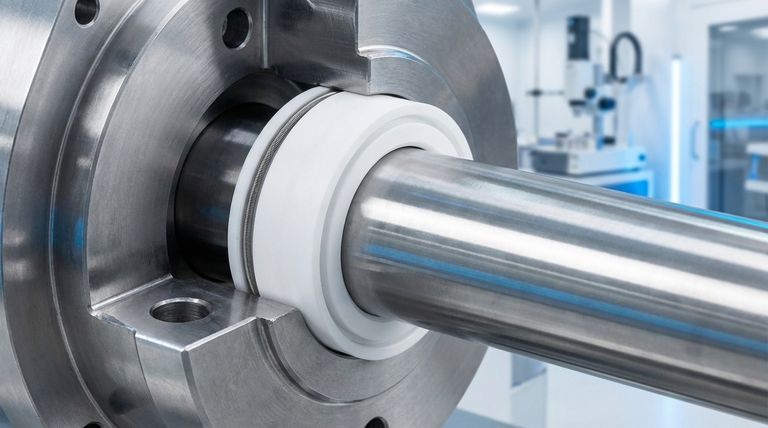

في جوهره، يعد مانع التسرب الدوار من بولي تترافلورو إيثيلين (PTFE) مكونًا عالي الأداء مصممًا لمنع التسرب بين عمود دوار وهيكل ثابت. يتم تصميمه من بوليمر فلوري متخصص معروف باحتكاكه المنخفض للغاية ومقاومته الكيميائية، وغالبًا ما يكون مغلفًا في غلاف معدني ومدعومًا بحشوات مثل الكربون أو البرونز لتعزيز خصائصه الميكانيكية للظروف الصعبة.
الخلاصة الحاسمة هي أنه في حين أن PTFE يوفر أداءً فائقًا في البيئات عالية السرعة وعالية الضغط والعدوانية كيميائيًا، فإن تنفيذه الناجح يعتمد كليًا على تصميم نظام دقيق يستوعب افتقاره الجوهري للمرونة مقارنة بأختام المطاط التقليدية.
تشريح مانع التسرب الدوار من PTFE
يتطلب فهم مانع تسرب PTFE النظر في مكوناته الأساسية، حيث يخدم كل منها وظيفة مميزة في نظام الإغلاق.
عنصر الإغلاق: PTFE المصمم هندسيًا
قلب مانع التسرب هو عنصر PTFE نفسه. يوفر PTFE النقي مقاومة كيميائية ممتازة ومعامل احتكاك منخفضًا، مما يقلل من توليد الحرارة وتآكل العمود.
للتعامل مع الضغوط العالية أو الوسائط الكاشطة، غالبًا ما يتم مزج هذه المادة الأساسية مع حشوات مثل الكربون أو الألياف الزجاجية أو البرونز. تعمل هذه الإضافات على تحسين مقاومة التآكل والاستقرار الأبعاد والتوصيل الحراري بشكل كبير.
الغلاف الهيكلي: تقوية معدنية
تتضمن معظم موانع التسرب الدوارة من PTFE غلافًا معدنيًا خارجيًا، مصنوعًا عادةً من الفولاذ المقاوم للصدأ أو الفولاذ الكربوني.
يوفر هذا الغلاف صلابة هيكلية ويسمح بـ تركيب بالضغط آمن في تجويف الهيكل. ويضمن بقاء مانع التسرب ثابتًا ومحاذيًا بشكل صحيح أثناء دوران العمود.
شفة الإغلاق: الواجهة الديناميكية
شفة الإغلاق هي الميزة المشغولة بدقة على القطر الداخلي لعنصر PTFE التي تتلامس ديناميكيًا مع العمود الدوار.
شكلها حاسم للأداء. يمكن أن تتراوح التصميمات من شفة بسيطة ومرنة إلى هياكل أكثر تعقيدًا مدعومة بنابض، حيث يوفر نابض معدني قوة ثابتة على العمود للحفاظ على الإغلاق تحت الضغوط ودرجات الحرارة المتغيرة.
معايير التصميم الحرجة للنجاح
على عكس مانع التسرب المطاطي المتسامح، يرتبط أداء مانع تسرب PTFE ارتباطًا وثيقًا بتصميم نظام الدوران بأكمله.
خصائص العمود: السطح المقترن
حالة العمود أمر بالغ الأهمية. يلزم وجود عمود مقسّى ذي تشطيب سطحي ناعم للغاية (عادةً ما يكون مصقولًا ومطحونًا) لمنع تآكل شفة PTFE وضمان إغلاق موثوق.
الظروف التشغيلية: السرعة والضغط
يحدد مزيج سرعة الدوران وضغط النظام تصميم المادة ومانع التسرب المناسبين. تولد السرعات العالية حرارة احتكاك كبيرة، مما يتطلب مواد ذات استقرار حراري جيد، في حين أن الضغوط العالية تتطلب تصميم شفة أكثر قوة، وغالبًا ما تكون مدعومة بنابض.
العوامل البيئية: الوسائط ودرجة الحرارة
في حين أن PTFE مقاوم لمعظم المواد الكيميائية، يجب على المهندسين تأكيد التوافق مع الوسيط المحدد الذي يتم إغلاقه. يعد نطاق درجة حرارة التشغيل أمرًا بالغ الأهمية أيضًا، لأنه يؤثر على كل من عنصر PTFE وأي نوابض تنشيط.
فهم المفاضلات: PTFE مقابل المواد المرنة
يتضمن اختيار PTFE بدلاً من مانع التسرب المرن التقليدي (المطاط) مجموعة واضحة من المفاضلات التي يجب أخذها في الاعتبار بعناية.
الميزة: أداء فائق في الظروف القصوى
تتفوق موانع تسرب PTFE حيث تفشل المطاط. يمكنها التعامل مع سرعات سطح أعلى بكثير، ونطاقات درجات حرارة أوسع، ومواد كيميائية أكثر عدوانية دون تدهور. طبيعتها منخفضة الاحتكاك تعني أيضًا متطلبات عزم دوران أقل وتوليد حرارة أقل.
العيب الرئيسي: الافتقار إلى المرونة
الفرق الأكثر أهمية هو صلابة PTFE. ليس لديها "ذاكرة" أو مرونة المطاط. هذا يعني أنها لا تستطيع تعويض عيوب الأجهزة الكبيرة أو أخطاء التثبيت.
قد يؤدي تمديد أو سوء التعامل مع مانع تسرب PTFE أثناء التثبيت إلى تشويهه بشكل دائم، مما يؤدي إلى فشل فوري. وهذا يتطلب أبعادًا دقيقة للأخدود، وأدوات تثبيت مناسبة، ومناولة دقيقة.
اتخاذ الخيار الصحيح لتطبيقك
يتطلب اختيار تكنولوجيا الإغلاق الصحيحة مواءمة قدرات المكون مع هدفك الهندسي الأساسي.
- إذا كان تركيزك الأساسي هو الدوران عالي السرعة أو المواد الكيميائية العدوانية: مانع تسرب PTFE هو الحل التقني الأفضل، حيث يوفر المتانة والموثوقية حيث ستفشل المواد المرنة بسرعة.
- إذا كان تركيزك الأساسي هو سهولة التركيب والتفاوتات المتسامحة: غالبًا ما يكون مانع التسرب المرن التقليدي أكثر عملية، شريطة أن يلبي الحدود الكيميائية والحرارية للتطبيق.
- إذا كنت تتعامل مع ضغط عالٍ أو درجات حرارة شديدة البرودة: من المحتمل أن يكون مانع التسرب PTFE المدعوم بنابض هو الخيار الوحيد القابل للتطبيق للحفاظ على قوة إغلاق متسقة وموثوقة.
في نهاية المطاف، لا يتعلق الإغلاق الناجح بمكون واحد بل بتصميم نظام كامل حيث يعمل مانع التسرب والعمود والهيكل معًا.
جدول ملخص:
| المكون | المادة والوظيفة |
|---|---|
| عنصر الإغلاق | PTFE مصمم هندسيًا مع حشوات (كربون، برونز) للاحتكاك المنخفض ومقاومة التآكل. |
| الغلاف الهيكلي | معدن (فولاذ مقاوم للصدأ/كربوني) للصلابة والتركيب بالضغط الآمن في الهيكل. |
| شفة الإغلاق | واجهة PTFE مشغولة؛ قد تكون مدعومة بنابض للحفاظ على قوة إغلاق متسقة. |
هل تحتاج إلى حل إغلاق موثوق للظروف الصعبة؟
تتخصص KINTEK في التصنيع الدقيق لمكونات PTFE عالية الأداء، بما في ذلك موانع التسرب الدوارة المخصصة، لقطاعات أشباه الموصلات والطب والمختبرات والصناعة. تضمن خبرتنا تصميم موانع التسرب الخاصة بك لتحقيق الأداء الأمثل في البيئات عالية السرعة وعالية الضغط والعدوانية كيميائيًا.
نحن نقدم تصنيعًا مخصصًا بالكامل بدءًا من النماذج الأولية وحتى الطلبات عالية الحجم، مما يضمن ملاءمة مثالية ومتانة فائقة.
اتصل بـ KINTEK اليوم لمناقشة تطبيقك والحصول على عرض أسعار!

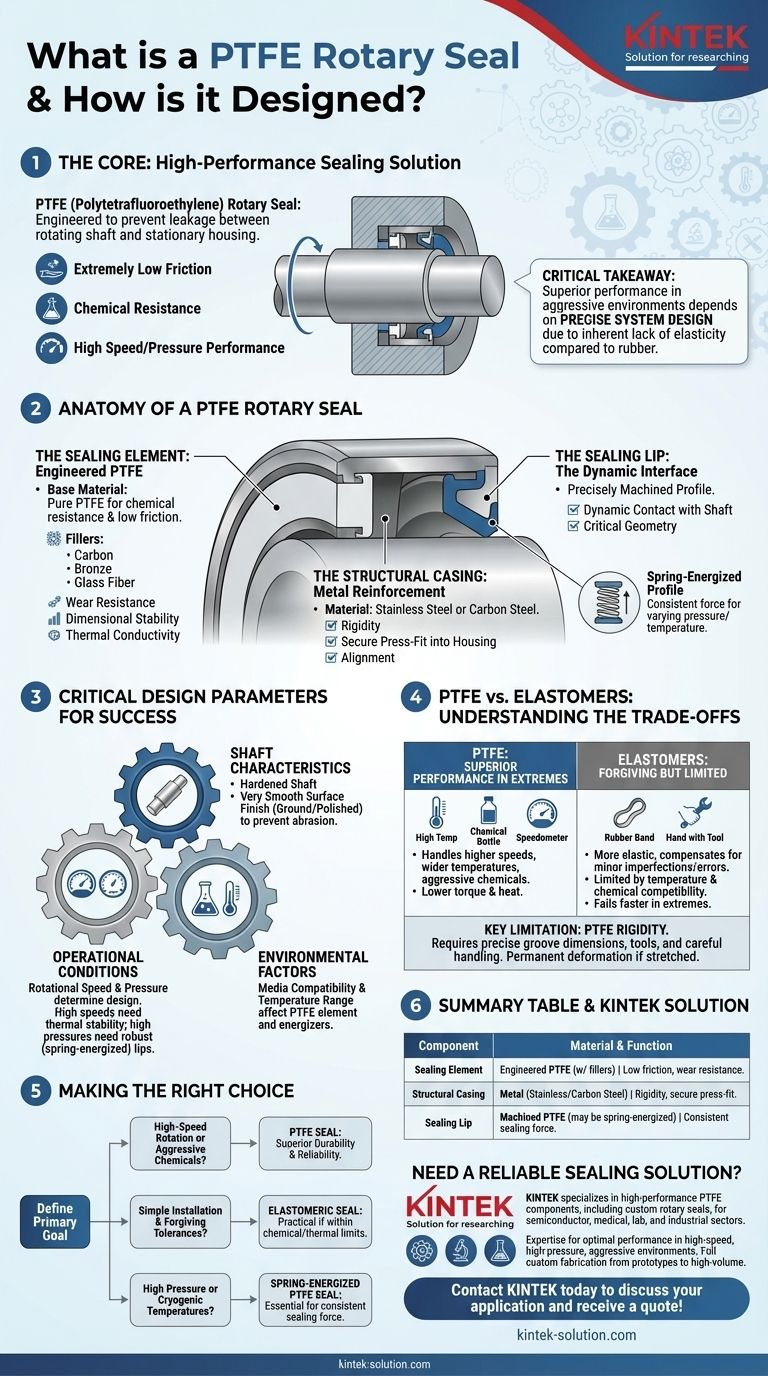

دليل مرئي
