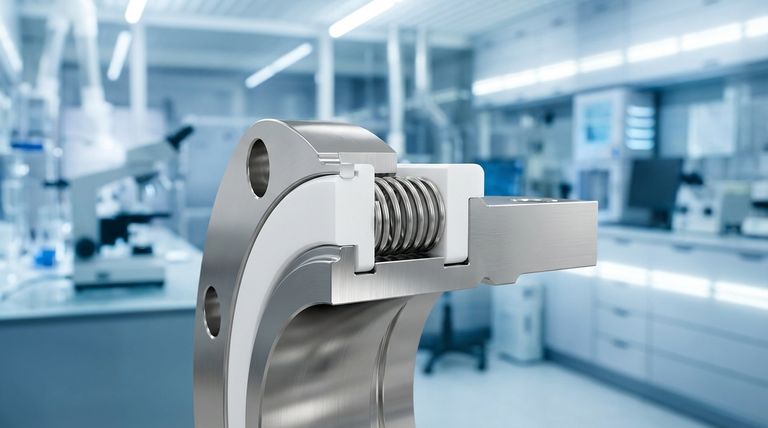

في جوهره، يتكون ختم PTFE المنشط بنابض من مكونين أساسيين. وهما غلاف إحكام مُشغَّل بدقة، مصنوع دائمًا تقريبًا من بولي تترافلورو إيثيلين (PTFE)، ومُنشِّط زنبركي معدني يستقر بداخله. يوفر غلاف PTFE سطح الإحكام منخفض الاحتكاك والخامل كيميائيًا، بينما يوفر الزنبرك الداخلي القوة الميكانيكية المستمرة اللازمة للحفاظ على إحكام موثوق.
يبدأ المبدأ التصميمي الأساسي بدمج خصائص المواد الفائقة لـ PTFE مع المرونة الميكانيكية الموثوقة للزنبرك المعدني. يؤدي هذا إلى إنشاء ختم عالي الأداء يعمل في الظروف التي تفشل فيها موانع التسرب المرنة التقليدية بسرعة.
تفكيك المكونين الأساسيين
لفهم فعالية هذا الختم، يجب أن ننظر إلى الدور المحدد الذي يلعبه كل جزء منه في النظام.
غلاف إحكام PTFE
الغلاف هو جسم الختم الذي يتصل مباشرة بالجهاز. وهو المسؤول عن إنشاء الحاجز المادي الذي يمنع التسرب.
يُعد PTFE المادة المفضلة لهذا المكون نظرًا لمزيجه الفريد من الخصائص. فهو يمتلك معامل احتكاك منخفض للغاية، مما يخلق سطحًا غير لاصق يقلل من التآكل في التطبيقات الديناميكية.
علاوة على ذلك، فإن مقاومته الكيميائية العالية تجعله غير منفذ تقريبًا لجميع السوائل والغازات. يضمن هذا الخمول سلامة الختم عند تعرضه لوسائط عدوانية.
أخيرًا، يعمل PTFE بفعالية عبر نطاق درجات حرارة واسع بشكل استثنائي، يتراوح عادةً من -200 درجة مئوية إلى +260 درجة مئوية، وهي بيئات قد تتسبب في أن تصبح موانع التسرب المطاطية القياسية هشة أو تتدهور.
مُنشِّط الزنبرك المعدني
الزنبرك هو محرك الختم، حيث يوفر القوة الخارجية الحية والمستمرة اللازمة للإحكام الفعال.
على عكس المطاط، لا يعتبر PTFE مرنًا؛ فهو يتمتع بـ "ذاكرة مرنة" ضعيفة ولن يرتد إلى شكله الأصلي بعد ضغطه. يعوض الزنبرك عن هذا من خلال توفير طاقة ميكانيكية مستمرة.
تدفع هذه القوة المجهزة مسبقًا شفاه غلاف PTFE ضد أسطح الإحكام، مما يضمن الحفاظ على إحكام محكم حتى عند الضغوط المنخفضة جدًا أو في الظروف الثابتة. كما أنه يساعد في استيعاب العيوب الطفيفة في الجهاز والتعويض عن تآكل المواد طوال عمر الختم.
فهم المفاضلات
على الرغم من فعاليته العالية، فإن هذا التصميم المركب له خصائص محددة يجب أخذها في الاعتبار. يعد فهم هذه الخصائص أمرًا بالغ الأهمية للتطبيق الصحيح.
ضرورة الزنبرك
الاعتماد على الزنبرك هو نتيجة مباشرة للقيود الأساسية لـ PTFE: افتقاره إلى المرونة. بدون المُنشِّط، سيفشل حلقة PTFE النقية في الإحكام بفعالية بعد الضغط الأولي أو أثناء تقلبات الضغط. يعتمد أداء الختم بالكامل على التآزر بين كلا المكونين.
القيود الكيميائية والحرارية
في حين أن غلاف PTFE متوافق عالميًا تقريبًا، إلا أن هناك استثناءات نادرة. تشير المراجع إلى أن المعادن القلوية المنصهرة ومركبات الهالوجين المحددة يمكن أن تؤدي إلى تدهور المادة.
والأهم من ذلك، يجب اختيار مُنشِّط الزنبرك المعدني نفسه بعناية ليتناسب مع البيئة الكيميائية والحرارية للتطبيق. سيصبح الزنبرك غير المتوافق نقطة فشل لتجميع الختم بأكمله.
القوة المادية والتآكل
يمكن أن يكون PTFE القياسي، على الرغم من كونه ممتازًا من نواحٍ عديدة، عرضة للتآكل والبثق تحت ضغوط عالية جدًا. يعد اختيار مركب PTFE المناسب - وأحيانًا مع مواد مالئة مثل البرونز أو الزجاج - وقوة الزنبرك الصحيحة أمرًا بالغ الأهمية لضمان القوة المادية والمتانة على المدى الطويل.
كيفية تطبيق هذا على مشروعك
يتيح التصميم المكون من جزأين أداءً مستهدفًا بناءً على التحدي الأساسي لتطبيقك.
- إذا كان تركيزك الأساسي هو التعرض الكيميائي العدواني: غلاف PTFE هو المكون الحاسم، حيث يوفر حاجزًا خاملًا تقريبًا لحماية النظام.
- إذا كان تركيزك الأساسي هو استقرار درجة الحرارة القصوى: يضمن الجمع بين نطاق التشغيل الواسع لـ PTFE والزنبرك المعدني المختار بشكل صحيح الأداء حيث لا تستطيع المواد المرنة ذلك.
- إذا كان تركيزك الأساسي هو تقليل الاحتكاك في الإحكام الديناميكي: تقلل خصائص عدم الالتصاق لغلاف PTFE من السحب وتراكم الحرارة والتآكل على الأجزاء المتحركة.
- إذا كان تركيزك الأساسي هو الإحكام الموثوق به عند الضغوط المنخفضة: مُنشِّط الزنبرك هو المفتاح، حيث يوفر القوة الميكانيكية المستمرة اللازمة عندما لا يكون ضغط النظام كافيًا لتشغيل الختم.
من خلال الاستفادة من نقاط القوة المميزة لكل من غلاف PTFE والزنبرك المعدني، يوفر تصميم الختم هذا حلاً قويًا لأكثر التحديات الهندسية تطلبًا.
جدول الملخص:
| المكون | المادة | الوظيفة الأساسية | الخصائص الرئيسية |
|---|---|---|---|
| غلاف إحكام PTFE | بولي تترافلورو إيثيلين (PTFE) | ينشئ الحاجز المادي ضد التسرب | احتكاك منخفض، مقاومة كيميائية عالية، نطاق درجة حرارة واسع (-200 درجة مئوية إلى +260 درجة مئوية) |
| مُنشِّط الزنبرك المعدني | الفولاذ المقاوم للصدأ أو سبائك أخرى | يوفر قوة ميكانيكية مستمرة لإحكام موثوق | يعوض عن افتقار PTFE للمرونة، يضمن الإحكام عند الضغط المنخفض |
هل تواجه تحديات درجات الحرارة القصوى أو المواد الكيميائية العدوانية أو الإحكام عند الضغط المنخفض؟
في KINTEK، نحن متخصصون في تصنيع مكونات PTFE الدقيقة، بما في ذلك موانع التسرب المخصصة المنشطة بنابض، لقطاعات أشباه الموصلات والطب والمختبرات والصناعة. تضمن خبرتنا أن تكون موانع التسرب الخاصة بك مصممة بمركب PTFE وقوة زنبرك مناسبة لتحقيق أقصى قدر من المتانة والأداء في تطبيقك المحدد.
دعنا نوفر لك حلاً فعالاً للإحكام لمشاريعك الأكثر تطلبًا - من النماذج الأولية إلى الإنتاج بكميات كبيرة.
اتصل بـ KINTEK اليوم لمناقشة متطلبات ختم PTFE المخصصة الخاصة بك!

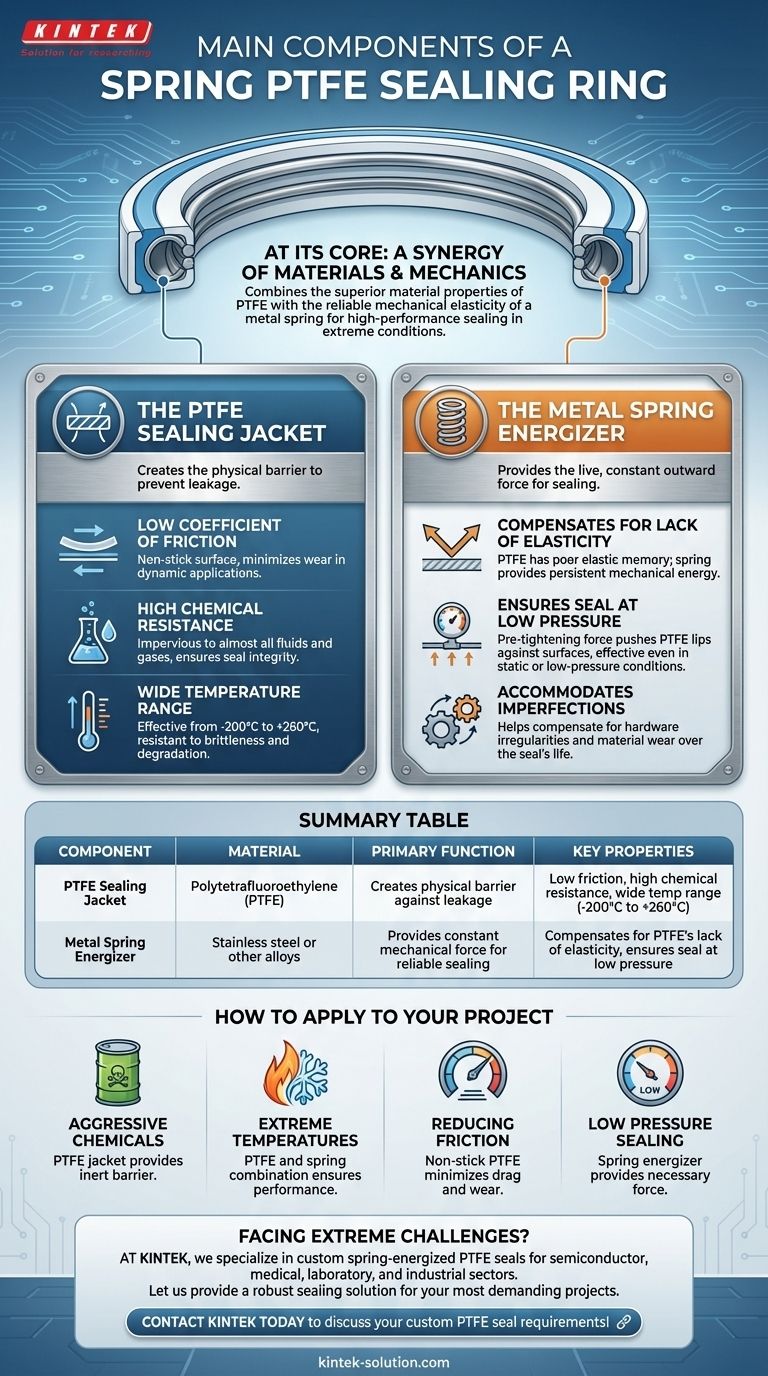

دليل مرئي
