تعمل حلقات PTFE على شكل O كمانعات تسرب ديناميكية أو ثابتة في الأنظمة الميكانيكية، مستفيدةً من خصائص مادة PTFE الفريدة من نوعها لمنع التسرب بين أسطح التزاوج. يتناسب تصميمها على شكل حلقة مع الأخاديد الموجودة على الأنابيب أو الخراطيم أو الأعمدة، مما يخلق حاجزًا ضد السوائل أو الغازات. إن طبيعة مادة PTFE الكارهة للماء والخمول الكيميائي والقدرة على تحمل درجات الحرارة العالية (-325 درجة فهرنهايت إلى 500 درجة فهرنهايت) تجعل هذه الموانع مناسبة للبيئات القاسية. في حين أن مادة PTFE النقية تفتقر إلى المرونة، إلا أنها تعوض عن ذلك بانخفاض الاحتكاك والحد الأدنى من التورم. لتطبيقات الضغط العالي, حلقات PTFE الاحتياطية غالبًا ما يتم إقرانها بحلقات مرنة على شكل O لمنع البثق. تضمن عملية التصنيع الملبدة للمادة المتانة، على الرغم من أن مقاومة التآكل تظل قيدًا في الظروف الكاشطة.
شرح النقاط الرئيسية:
-

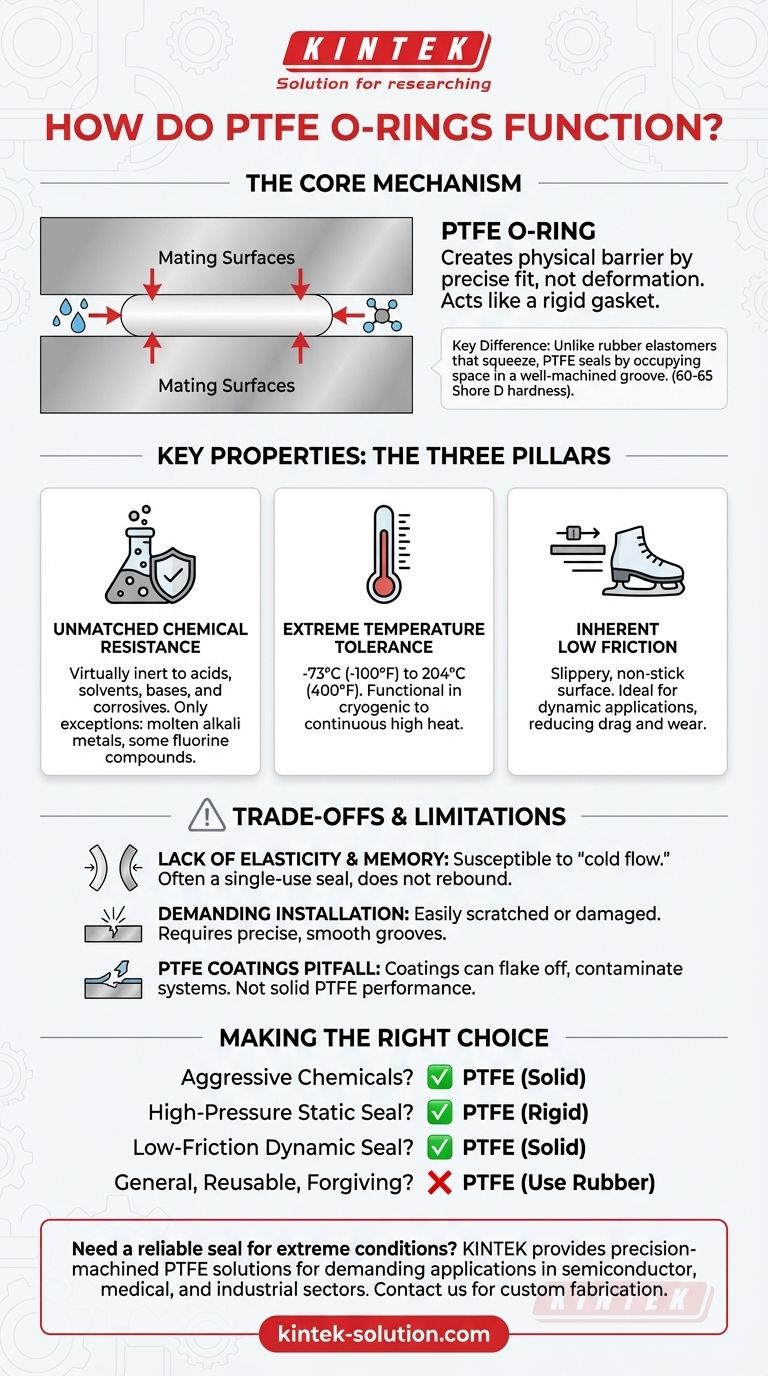

آلية الختم
- تنشئ حلقات PTFE على شكل O حاجز مادي بين سطحين، وتملأ الفجوات المجهرية لمنع تسرب السوائل/الغازات.
- على عكس اللدائن المرنة، تعتمد حلقات PTFE على التشغيل الآلي الدقيق للأخاديد من أجل الختم القائم على الضغط.
- مثال: في سيقان الصمامات، تقوم بإغلاق الأعمدة الدوارة مع مقاومة التآكل الكيميائي من الوسائط العدوانية.
-
مزايا المواد
- مقاومة درجات الحرارة: الوظائف من البيئات المبردة (-73 درجة مئوية) إلى البيئات عالية الحرارة (204 درجة مئوية فأكثر).
- الخمول الكيميائي: تقاوم الأحماض والمذيبات والقواعد بشكل أفضل من الحلقات المطاطية.
- احتكاك منخفض: تقلل من الانزلاق اللاصق في التطبيقات الديناميكية مثل الأسطوانات الهيدروليكية.
-
اعتبارات التصميم
- توافق الأخدود: يتطلب أخاديد مشكّلة بدقة للحفاظ على انضغاط مانع التسرب دون ارتداد المطاط الصناعي.
- الدعم الاحتياطي: تستخدم أنظمة الضغط العالي حلقات احتياطية من مادة ptfe لمنع قذف الحلقة O في الفجوات.
- تخفيف التآكل: يمكن إضافة الحشوات (مثل الألياف الزجاجية) لتحسين مقاومة التآكل في التطبيقات المنزلقة.
-
القيود مقابل البدائل
- عجز المرونة: لا يمكن ضبطها ذاتيًا مثل الحلقات المطاطية على شكل O؛ تعتمد على الضغط الخارجي.
- حساسية التركيب: قد تتسبب أبعاد الأخدود غير الصحيحة أو تشطيب السطح في حدوث تسرب.
- الاستخدام الديناميكي: الأفضل لسيناريوهات الدوران البطيء/التآكل المنخفض؛ تتفوق موانع تسرب الشفاه الدوارة في الأعمدة عالية السرعة.
-
المتغيرات المتخصصة
- الحلقات الدائرية المغلفة ب PTFE: الجمع بين النوى المرنة مع جلود PTFE لمرونة + احتكاك منخفض.
- صمامات سدادة مبطنة: استخدم الحلقات الدائرية المغلفة ب PTFE لإغلاق السدادات الدوارة ضد السوائل المسببة للتآكل.
- درجات متوافقة مع إدارة الغذاء والدواء: ضرورية للتطبيقات الغذائية/الدوائية حيث توجد مخاطر التلوث.
من خلال الموازنة بين خمول مادة PTFE والقيود الميكانيكية، تحل هذه السدادات المشاكل التي يفشل فيها المطاط - فكر في خطوط البخار أو حمامات حمض أشباه الموصلات. ومع ذلك فإن نجاحها يتوقف على تصميم نظام مدروس، مما يثبت أنه حتى "المواد المعجزة" تتطلب براعة هندسية.
جدول ملخص:
| الميزة | حلقات PTFE على شكل O | الحلقات الدائرية التقليدية المصنوعة من الإيلاستومر |
|---|---|---|
| نطاق درجة الحرارة | -325 درجة فهرنهايت إلى 500 درجة فهرنهايت (-73 درجة مئوية إلى 204 درجة مئوية فأكثر) | عادةً -40 درجة فهرنهايت إلى 250 درجة فهرنهايت (-40 درجة مئوية إلى 121 درجة مئوية) |
| المقاومة الكيميائية | ممتازة (تقاوم الأحماض والمذيبات والقواعد) | محدودة (تختلف حسب المادة) |
| الاحتكاك | منخفض (مثالي للتطبيقات الديناميكية) | أعلى (قد يسبب الانزلاق اللاصق) |
| مرونة | منخفضة (تتطلب تصميم أخدود دقيق) | عالية (ضبط ذاتي) |
| معالجة الضغط | يتطلب حلقات احتياطية لأنظمة الضغط العالي | يمكن التعامل مع الضغط المعتدل بدون دعم |
| الأفضل ل | بيئات كيميائية/حرارية قاسية، موانع تسرب ديناميكية بطيئة | الختم للأغراض العامة، والتطبيقات عالية السرعة |
