كيف يمكن تخصيص منفاخ Ptfe لتطبيقات مختلفة؟ تصميم المرونة، وتصنيف الضغط، والنقاء

نعم، يمكن تخصيص منافيخ PTFE بدرجة عالية لتلبية المتطلبات التشغيلية الدقيقة. يمتد التخصيص إلى ما هو أبعد من الأبعاد البسيطة مثل الحجم والطول ليشمل خصائص الأداء الحرجة مثل تكوين المادة، وسمك الجدار، والهندسة المحددة للطيات، حيث يتم تصميم كل منها لغرض مختلف.

يكمن مفتاح تخصيص منفاخ PTFE في فهم أنك لا تقوم فقط بتغيير شكله، بل تقوم بضبط أدائه الميكانيكي بشكل أساسي - موازنة المرونة ومقاومة الضغط والمتانة لتتناسب مع الاحتياجات الدقيقة لنظامك.

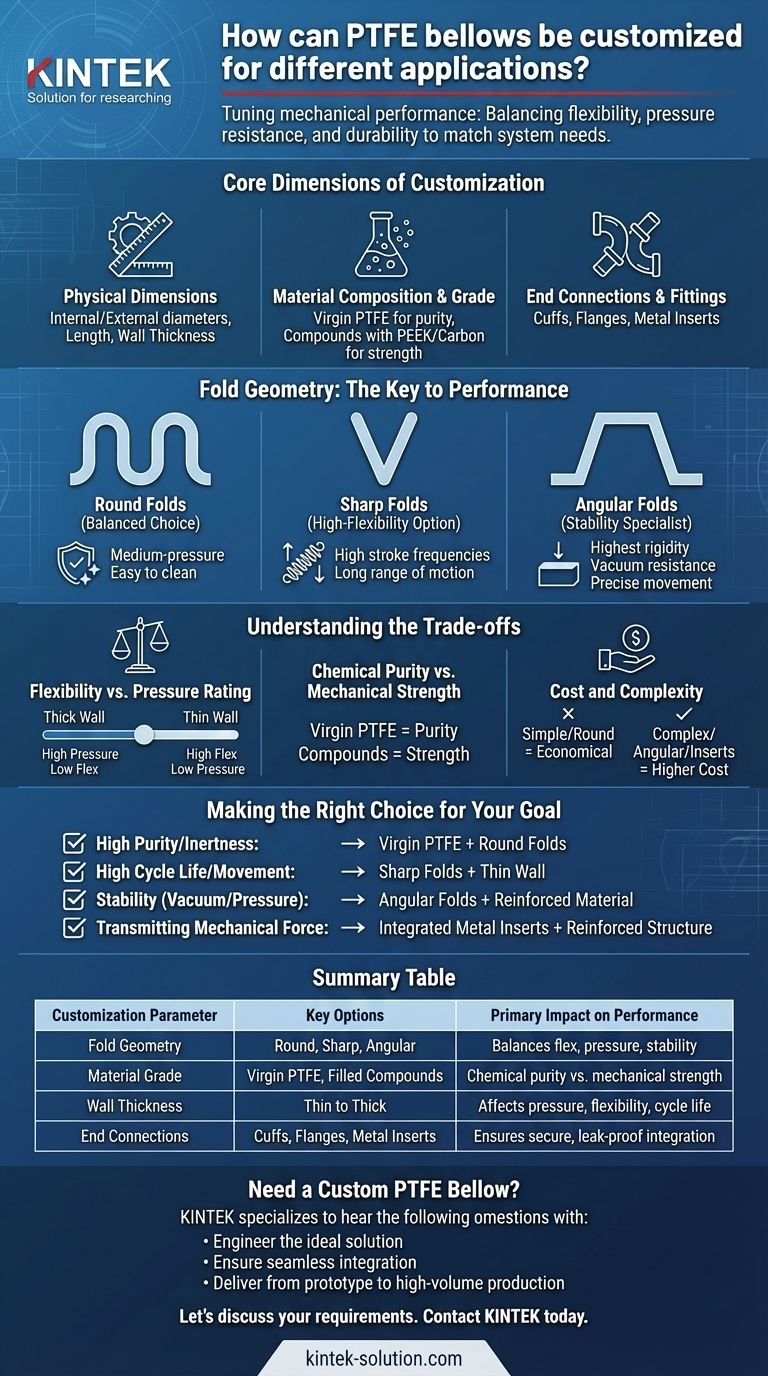

كيف يمكن تخصيص منفاخ PTFE لتطبيقات مختلفة؟ تصميم المرونة، وتصنيف الضغط، والنقاء

الأبعاد الأساسية للتخصيص

يتم تحديد المنفاخ الأمثل حقًا عبر عدة معلمات رئيسية. يؤثر كل خيار بشكل مباشر على كيفية أداء المنفاخ تحت الضغط والتعرض الكيميائي والحركة.

الأبعاد المادية

الشكل الأساسي للتخصيص يتضمن تكييف الحجم والشكل المادي. تحدد هذه المعلمات كيفية ملاءمة المنفاخ وتحركه داخل تجميعك.

تشمل المواصفات الرئيسية الأقطار الداخلية والخارجية، والطول الإجمالي (المضغوط والممتد)، وسمك الجدار. الجدران الأكثر سمكًا، على سبيل المثال، تزيد من مقاومة الضغط والفراغ ولكنها قد تقلل من المرونة وعمر الدورة.

تكوين المادة والدرجة

على الرغم من أن "PTFE" هو المادة الأساسية، إلا أنه يمكن تعزيز خصائصها للتحديات المحددة.

يمكنك تحديد PTFE البكر للحصول على أقصى قدر من الخمول الكيميائي والنقاء، وهو أمر بالغ الأهمية في تطبيقات أشباه الموصلات أو المستحضرات الصيدلانية. بدلاً من ذلك، يمكنك اختيار مركب PTFE، حيث تتم إضافة مواد مثل PEEK أو الكربون لتحسين القوة الميكانيكية والصلابة ومقاومة التآكل.

وصلات النهاية والتجهيزات

يكون المنفاخ عديم الفائدة إذا لم يكن من الممكن دمجه بأمان في نظامك.

يمكن تخصيص وصلات النهاية كـ أطواق بسيطة لمشابك الخراطيم، أو شفاه مصبوبة بأنماط البراغي، أو حتى أن تحتوي على إدراجات معدنية متكاملة للتطبيقات ذات القوة العالية أو التوصيلات الملولبة. يضمن هذا واجهة محكمة الغلق وسليمة ميكانيكيًا مع معداتك الحالية.

هندسة الطيات: مفتاح الأداء

شكل التواءات المنفاخ هو العامل الأكثر أهمية في ضبط أدائه. يتم تصميم كل شكل طية لإعطاء الأولوية لقدرة محددة.

الطيات الدائرية: الخيار المتوازن

تتميز هذه المنافيخ بلفائف ناعمة على شكل حرف U. غالبًا ما يُفضل هذا التصميم لـ التطبيقات ذات الضغط المتوسط وهو سهل التنظيف بشكل ملحوظ، مما يجعله خيارًا شائعًا في معالجة الأغذية والمشروبات والمستحضرات الصيدلانية.

الطيات الحادة: خيار المرونة العالية

يتميز هذا التصميم بلفائف عميقة على شكل حرف V، مما يزيد من الحركة المحورية لطول معين. إنه الخيار المثالي لـ الأنظمة منخفضة الضغط التي تتطلب ترددات ضربة عالية أو نطاق حركة طويل، كما هو الحال في مضخات الجرعات أو مشغلات الأدوات.

الطيات الزاوية: أخصائي الثبات

بفضل شكل طية شبه منحرف أو مربع، توفر هذه المنافيخ أعلى صلابة واستقرار للجدار. وهذا يجعلها مقاومة بشكل استثنائي للانهيار تحت التفريغ ومناسبة للتطبيقات التي تتطلب حركة دقيقة ومستقرة دون تمايل جانبي.

فهم المفاضلات

التخصيص هو عملية موازنة المتطلبات المتنافسة. يعد فهم هذه المفاضلات أمرًا ضروريًا لاتخاذ قرار مستنير.

المرونة مقابل تصنيف الضغط

هناك مفاضلة مباشرة بين قدرة المنفاخ على الانثناء وقدرته على تحمل الضغط. سيؤدي زيادة سمك الجدار أو استخدام طيات زاوية أكثر صلابة إلى تحسين تصنيف الضغط/الفراغ ولكنه سيقلل بطبيعة الحال من المرونة ويقصر من عمر الدورة.

النقاء الكيميائي مقابل القوة الميكانيكية

يوفر PTFE البكر أقصى مقاومة لجميع المواد الكيميائية تقريبًا. ومع ذلك، فإن إدخال مواد مالئة لإنشاء مركب PTFE (على سبيل المثال، مع PEEK) يعزز الخصائص الميكانيكية مثل مقاومة الزحف والصلابة. يمكن أن تكون هذه ميزة حاسمة، ولكن يجب عليك التحقق من التوافق الكيميائي للمادة المالئة مع وسيطك المحدد.

التكلفة والتعقيد

كقاعدة عامة، يؤدي التعقيد المتزايد إلى زيادة التكلفة. سيكون المنفاخ ذو الطيات الدائرية البسيط المصنوع من PTFE البكر أكثر فعالية من حيث التكلفة من المنفاخ ذي الطيات الزاوية والمقوى مع إدراجات معدنية مصبوبة مخصصة. من الضروري تحديد الميزات التي يتطلبها تطبيقك حقًا فقط.

اتخاذ الخيار الصحيح لهدفك

استخدم حاجتك التشغيلية الأساسية لتوجيه خيارات التخصيص الخاصة بك.

إذا كان تركيزك الأساسي هو النقاء العالي والخمول الكيميائي: حدد منفاخ PTFE بكر، وربما بطيات دائرية لتحسين سهولة التنظيف.
إذا كان تركيزك الأساسي هو عمر الدورة العالي وأقصى قدر من الحركة: اختر تصميمًا ذا طيات حادة مصممًا بأقل سمك للجدار مطلوب لتصنيف الضغط الخاص بك.
إذا كان تركيزك الأساسي هو الثبات تحت التفريغ أو الضغط: اختر تصميمًا ذا طيات زاوية وفكر في تقوية المادة بحشوة مناسبة.
إذا كان تركيزك الأساسي هو نقل القوة الميكانيكية: اعمل مع الشركة المصنعة لتصميم منفاخ مزود بإدراجات معدنية متكاملة أو هيكل مقوى.

من خلال فهم روافع التصميم هذه، يمكنك تصميم منفاخ PTFE ليعمل كمكون متكامل تمامًا في نظامك.

جدول ملخص:

معلمة التخصيص	الخيارات الرئيسية	التأثير الأساسي على الأداء
هندسة الطيات	دائرية، حادة، زاوية	توازن بين المرونة ومقاومة الضغط والثبات
درجة المادة	PTFE بكر، مركبات مملوءة	يحدد النقاء الكيميائي مقابل القوة الميكانيكية
سمك الجدار	رقيق إلى سميك	يؤثر على تصنيف الضغط والمرونة وعمر الدورة
وصلات النهاية	أطواق، شفاه، إدراجات معدنية	يضمن تكاملاً آمناً ومحكماً في النظام
